W nowoczesnej fabryce najłatwiej jest kupić czujniki. Najtrudniej jest sprawić, żeby pomiar realnie zmieniał decyzje: skracał przestoje, stabilizował jakość, obniżał koszty utrzymania ruchu albo wyłapywał problemy, zanim przerodzą się w awarię czy reklamację. Dlatego pytanie „co warto mierzyć” nie powinno zaczynać się od katalogu sensorów, tylko od scenariuszy: co może pójść nie tak, po czym to poznać w danych i jaką akcję uruchomić.
W praktyce fabryki 4.0 najczęściej widać dwa skrajne błędy. Pierwszy: „mierzymy wszystko” i kończymy z jeziorem danych bez właściciela reakcji. Drugi: „mierzymy to, co było w specyfikacji” – ale czujnik jest źle zamontowany, źle próbkowany albo bez kontekstu procesu, więc alarmy są losowe, a zespół szybko łapie alarm fatigue (zmęczenie alarmami). Poniżej podejście, które porządkuje temat: od ryzyka i decyzji operacyjnej, przez dobór sygnału i czujnika IoT, aż po progi, integrację z OT/IT i utrzymanie systemu, żeby działał nie tylko w dniu uruchomienia.
Realne pytania, które zwykle stoją za tematem czujników IoT w przemyśle 4.0 są dość powtarzalne: które sygnały mają „high impact” na awarie i jakość, jak dobrać próbkowanie i latencję, kiedy IoT bezprzewodowe ma sens, jak zaprojektować alarmy, jak dołożyć kontekst (zlecenie, receptura, prędkość linii), co najczęściej się psuje w samym projekcie pomiarowym (montaż, czas, dryft, baterie) oraz jak zacząć pilotażem, który dowozi wartość, a nie tylko dashboardy. Te wątki prowadzą cały tekst.
Frazy pomocnicze: monitoring predykcyjny, czujniki drgań i akustyka, temperatura łożysk, monitoring prądu silnika, progi alarmowe i alarm fatigue, edge computing w fabryce, integracja z MES/CMMS, zużycie energii i sprężone powietrze, RFID i traceability, synchronizacja czasu NTP/PTP, próbkowanie sygnałów w IoT
„Co naprawdę warto mierzyć” = pomiar, który uruchamia decyzję i działanie
Matryca decyzji: kto reaguje, w jakim czasie, jaką akcją
Najprostszy test sensowności pomiaru wygląda tak: kto ma zareagować, w jakim czasie i co konkretnie ma zrobić. Jeśli nie ma odpowiedzi, to nie jest jeszcze „use-case” – to jest ciekawostka. W fabryce te odpowiedzi zwykle układają się w trzy warstwy użyteczności danych.
Pierwsza warstwa to sterowanie (OT), gdzie liczą się milisekundy i deterministyczna logika. Tu IoT i chmura nie powinny wchodzić w rolę PLC/SCADA; nie po to, żeby „nie wolno”, tylko dlatego, że sterowanie wymaga przewidywalnej latencji, a to zapewnia lokalna automatyka. Druga warstwa to szybka interwencja utrzymania ruchu: minuty do godzin. Tu czujniki IoT błyszczą, bo można monitorować wiele punktów bez przebudowy szaf i okablowania, a decyzja jest praktyczna: sprawdź łożysko, skoryguj smarowanie, usuń nieszczelność, zaplanuj postój. Trzecia warstwa to optymalizacja procesu: dni do tygodni. Tu interesują trendy, stabilność, porównania partii, wpływ przezbrojeń i warunków otoczenia.
Minimalny opis użytecznego pomiaru to łańcuch: symptom → ryzyko → okno czasowe → koszt błędu → wymagania na sygnał. Przykład: „rosnące drgania na wentylatorze” (symptom) → „awaria łożyska i nieplanowany postój” (ryzyko) → „mamy zwykle kilka dni do tygodnia zanim stanie” (okno) → „koszt błędu to przestój + uszkodzenie wału” (koszt) → „potrzeba pomiaru drgań o odpowiednim paśmie, stabilnym montażu, a alarmy nie mogą być losowe” (wymagania). Dopiero potem wybiera się czujnik.
Alarm vs trend vs wskaźnik (i dlaczego nie wszystko ma być alarmem)
Jedna z najbardziej praktycznych rzeczy, jakie można zrobić na starcie projektu IoT, to rozdzielić trzy pojęcia, które w dashboardach lubią się mieszać: alarm, trend i wskaźnik.
Alarm oznacza: ktoś ma wykonać działanie natychmiast albo w jasno określonym czasie (np. do końca zmiany). Alarm bez procedury jest generatorem stresu i ignorancji. Trend służy diagnostyce i planowaniu: rośnie, spada, dryfuje – ale nie musi wymagać biegu na halę. Wskaźnik (KPI) pomaga priorytetyzować: gdzie inwestować czas UR, gdzie szukać strat energii, które maszyny są „trudne”. Wskaźnik nie powinien budzić w nocy.
Jeżeli organizacja dopiero buduje nawyk pracy z danymi, często lepiej zacząć od trendów i jakości danych (ciągłość, brakujące próbki, spójny czas), a dopiero później zamieniać je w alarmy. To wbrew intuicji – bo „alarmy są seksi” – ale ogranicza alarm fatigue. Typowa ścieżka: trend → wykrycie powtarzalnego wzorca → progi robocze → alarm z eskalacją.
Dobry kandydat na IoT to sygnał „tani w utrzymaniu, drogi w ignorowaniu”. Np. czujnik punktu rosy sprężonego powietrza może być niski kosztem utrzymania, a wysoka wilgoć potrafi niszczyć pneumatykę i powodować losowe przestoje. Z kolei bardzo skomplikowana analiza wibracji bez stabilnego montażu i bez kompetencji diagnostycznych może być „droga w utrzymaniu i tania w ignorowaniu”, bo nikt jej nie zaufa.
Mapowanie „od awarii i reklamacji do czujnika” jako wzorzec projektowy
Najbardziej skuteczna mapa doboru pomiarów wygląda tak:
problem biznesowy → sygnał fizyczny → metoda pomiaru → montaż → analiza (edge/chmura) → reakcja → weryfikacja.
Przykład 1 (przestój): „Maszyna staje przez zatarcia łożysk” → sygnał: wzrost drgań w określonym paśmie, ewentualnie wzrost temperatury jako skutek → metoda: akcelerometr (drgania), termometr kontaktowy/IR (temperatura) → montaż: sztywno na korpusie łożyska, powtarzalna orientacja → analiza: wstępne cechy na edge (RMS, crest factor, pasma), w chmurze trend i porównanie z podobnymi maszynami → reakcja: inspekcja, smarowanie, zaplanowanie wymiany → weryfikacja: czy po interwencji trend wrócił do normy i czy fałszywe alarmy spadły.
Przykład 2 (złom/reklamacja): „Niestabilna temperatura procesu powoduje wady” → sygnał: odchyłka temperatury, ale kluczowe są krótkie skoki podczas rozruchu lub przezbrojenia → metoda: czujnik temperatury o odpowiedniej stałej czasowej, czasem dodatkowo pomiar przepływu medium → montaż: w miejscu reprezentatywnym dla produktu, nie „gdzie było miejsce” → analiza: lokalne filtrowanie i wykrywanie skoków, korelacja z recepturą i prędkością linii → reakcja: korekta nastaw, blokada partii, prewencyjna wymiana elementu grzewczego → weryfikacja: mniej odrzutów po tej samej operacji.
Kondycja maszyn: sygnały, które dają najwcześniejsze ostrzeżenie przed przestojem
Drgania i akustyka: wczesne objawy, ale wymagające dyscypliny montażu
Jeżeli celem jest monitoring predykcyjny awarii mechanicznych, drgania i akustyka (emisja akustyczna, ultradźwięki) należą do sygnałów, które potrafią ostrzec wcześniej niż temperatura czy „czucie operatora”. Dają ślady takich problemów jak: niewyważenie, niewspółosiowość, luzy, zużycie łożysk, uszkodzenia przekładni, kawitacja w pompach. W fabryce to często różnica między planowaną wymianą a awarią w środku zmiany.
Jednocześnie jest to obszar, w którym najłatwiej zepsuć projekt na starcie. Czujnik drgań „gdzieś przykręcony” może mierzyć bardziej rezonans osłon niż stan łożyska. Sztywność montażu, kierunek osi pomiaru, odległość od źródła drgań i powtarzalność instalacji są krytyczne. Uwaga: magnes jest wygodny do testów, ale w stałej instalacji potrafi dodać własne rezonanse; jeżeli już, to trzeba świadomie ocenić, czy pasmo i poziomy drgań są wiarygodne.
Drugi element to pasmo i próbkowanie. Drgania to sygnał „szybki” – nie da się go dobrze ocenić próbką raz na minutę. W wielu systemach IoT praktyka wygląda tak: czujnik zbiera próbki z dużą częstotliwością lokalnie, liczy cechy (np. RMS, szczytowość, pasma) na urządzeniu lub bramce (edge computing w fabryce), a do chmury wysyła już streszczenie i ewentualnie krótkie okna surowych danych na żądanie. To kompromis między diagnostyką a kosztem transmisji.
Temperatura łożysk jest zwykle sygnałem późniejszym – często reaguje, gdy problem jest już rozwinięty. Mimo to ma ogromną wartość jako „bezpiecznik” i walidator: jeśli drgania rosną, ale temperatura jest stabilna, można podejść do tematu jako do diagnostyki trendu, a nie alarmu krytycznego. I odwrotnie: skok temperatury przy stabilnych drganiach może oznaczać problem smarowania, tarcia lub obciążenia – ale równie dobrze błąd pomiaru (np. czujnik źle dociskany, brak pasty termoprzewodzącej, wpływ otoczenia).
Tip: parowanie sygnałów dla redukcji fałszywych alarmów
W praktyce często działa prosta zasada: łącz dwa niezależne sygnały dla jednej klasy awarii, zamiast próbować „wymusić prawdę” jednym. Dla mechaniki typowy duet to drgania + temperatura, albo drgania + prąd silnika (obciążenie). Jeśli oba trendy odjeżdżają w tym samym kierunku, zaufanie do alarmu rośnie. Jeżeli rozjeżdżają się, to sygnał, że albo zmienił się kontekst procesu, albo czujnik „kłamie”, albo problem jest innej natury.
Monitoring prądu silnika i mocy: gdy nie da się dotknąć mechaniki
Nie zawsze jest gdzie zamontować czujnik drgań: brak dostępu, ruchome elementy, ryzyko uszkodzenia, ograniczenia BHP, albo zwyczajnie maszyna jest zaplombowana przez producenta. Wtedy wchodzi monitoring prądu silnika, mocy, czasem współczynnika mocy czy energii na cykl. To potrafi dobrze wykrywać zacięcia, narastające tarcie, przeciążenia, problemy z pompą/wentylatorem, a także błędy w ustawieniach procesu (np. za duży posuw).
Najważniejsze ograniczenie: prąd jest mocno zależny od tego, co i jak produkujesz. Zmiana produktu, receptury, prędkości linii czy nawet temperatury otoczenia potrafi zmienić obciążenie tak, że stały próg alarmowy przestaje mieć sens. Dlatego przy prądzie/mocy bardzo szybko wraca temat kontekstu: stan maszyny (run/stop), prędkość, typ zlecenia. Bez tego łatwo pomylić przyczynę z korelacją.
Różnica między danymi „z falownika/PLC” a czujnikiem IoT bywa praktyczna, nie ideologiczna. Jeśli falownik już udostępnia prąd i moment z dobrą rozdzielczością, to branie tego samego sygnału przez dodatkowy czujnik IoT mija się z celem. Z drugiej strony, dane z napędu bywają zamknięte w OT, trudno je wyciągnąć do analityki, nie ma historii, a integracja z MES/CMMS jest kosztowna. Wtedy czujnik IoT (lub bramka przy szafie) może być mostem: łatwiej zbudować historię i korelacje, pod warunkiem że nie próbujesz na tym sterować.
Kiedy wystarczy trend 1/min, a kiedy potrzebujesz gęściej
W energetyce i obciążeniu często wystarczy trend rzędu sekund do minut, jeśli proces jest wolny. Jeżeli jednak masz maszynę cykliczną (krótkie takty), a problem pojawia się tylko w pewnej fazie cyklu, to uśrednianie „na minutę” zabije sygnał. Wtedy warto myśleć o synchronizacji z cyklem: pomiar w oknie, wyliczenie energii na cykl, detekcja odchyleń w fazach. To da się zrobić na edge (bramka lub sam czujnik), a do systemu IoT wysyłać już cechy „per cykl”.
Pneumatyka, hydraulika i smarowanie: ciche źródła losowych przestojów
Awaria mechaniczna jest widowiskowa, ale wiele przestojów zaczyna się „cicho” w układach mediów: pneumatyce, hydraulice, chłodzeniu, smarowaniu. Typowe objawy to losowe błędy czujników krańcowych, spadki siły siłowników, niestabilne ruchy, przegrzewanie, a w tle: woda w sprężonym powietrzu, zapchane filtry, spadki ciśnienia przy szczytach poboru, nieszczelności.
Najbardziej użyteczne pomiary w tych obszarach to ciśnienie, przepływ, punkt rosy (dla sprężonego powietrza), temperatura oleju, czasem różnica ciśnień na filtrze (wskaźnik zapychania) oraz sygnały stanu smarowania (np. cykle smarownic, minimalny przepływ). Zamiast czekać na przekroczenie jednego progu, często bardziej pomaga obserwacja trendów wahań: amplituda pulsacji, spadki przy starcie, długoterminowy dryft.
Żeby te pomiary naprawdę działały, trzeba też dopiąć temat miejsca pomiaru i dynamiki. Ciśnienie „w głównej magistrali” bywa piękne i stabilne, a problem jest dwa metry dalej – na końcu linii, za szybkozłączką i długim wężem, gdzie spadek pojawia się tylko przy jednoczesnym ruchu dwóch siłowników. Podobnie z hydrauliką: pomiar temperatury w zbiorniku jest dobry do ogólnej kondycji, ale nie pokaże miejscowego przegrzewania na zaworze lub w pompie, jeśli obieg wraca inną drogą.
Uwaga: w pneumatyce wiele usterek nie jest „przekroczeniem progu”, tylko zmianą charakteru sygnału. Nieszczelność może objawiać się tym, że kompresor częściej dobija, a wahania ciśnienia robią się bardziej poszarpane. Zatkany filtr z kolei często wychodzi dopiero, gdy rośnie pobór (zmiana taktu, kilka odbiorników naraz) – wtedy krótkie dołki ciśnienia korelują z błędami krańcówek i „dziwnymi” restartami. Sensowna analityka to nie tylko średnia, ale też rozrzut, minima w oknach i detekcja krótkich spadków.
Tip: jeśli walczysz z kosztami sprężonego powietrza, najwięcej daje prosta segmentacja: przepływ + ciśnienie na krytycznych odgałęzieniach (hala/linia/gniazdo) i porównanie trybu pracy do zużycia w spoczynku. „Powietrze płynie, gdy linia stoi” to jedna z najszybszych wygranych w utrzymaniu ruchu. Drugi praktyczny trik: różnica ciśnień na filtrze połączona z informacją o obciążeniu układu. Sam próg Δp bywa mylący, ale Δp rosnące szybciej niż zwykle przy tej samej pracy to już konkretna wskazówka do serwisu.
W smarowaniu dobrze sprawdza się myślenie „czy system robi to, co ma robić”, a nie „czy jest jeszcze ciepło”. Licznik cykli smarownic, minimalny przepływ na rozdzielaczu, potwierdzenie impulsu zaworu – to są sygnały, które wykrywają awarię układu smarowania zanim wyjdą drgania i temperatura łożyska. I jeszcze jedno: jeżeli czujnik jest na wibracje, wilgoć i mgłę olejową, to instalacja (złącza, dławiki, prowadzenie przewodów) jest częścią pomiaru; większość „awarii IoT” w tych miejscach to tak naprawdę awarie mechaniki montażu.
Jeżeli pomiar nie ma jasnego właściciela (kto reaguje), kontekstu (w jakim trybie maszyny interpretować trend) i kryterium weryfikacji po interwencji, to szybko zamienia się w ładny wykres. W nowoczesnej fabryce czujniki IoT wygrywają wtedy, gdy zamykają pętlę: sygnał → decyzja → działanie → sprawdzenie, czy problem faktycznie zniknął.
Proces technologiczny: stabilność robi jakość i przepustowość (a IoT ma tu konkretne zadania)
W procesie technologicznym najdroższe problemy są często „miękkie”: parametry niby w normie, ale rozrzut rośnie; linia chodzi, ale takt faluje; jakość formalnie przechodzi, ale reklamacje zaczynają się sypać po kilku dniach. To jest moment, w którym samo „czy działa” przestaje wystarczać, a czujniki IoT mają sens tylko wtedy, gdy potrafisz odpowiedzieć na proste pytanie: jaki objaw procesu poprzedza stratę (złom, rework, spadek wydajności) i jaki sygnał da się złapać odpowiednio wcześnie.
W praktyce najczęściej wygrywają pomiary, które opisują stabilność, a nie „wartość średnią”. Jeżeli temperatura jest w oknie, ale zaczyna pływać, to za chwilę pojawią się problemy z lepkością, czasem wiązania, skurczem albo powtarzalnością wymiarów. Jeżeli ciśnienie jest poprawne, ale rośnie pulsacja, to rośnie ryzyko kawitacji, niedolewów, niestabilnego natrysku albo wariacji przepływu. IoT jest tu dobry w dwóch scenariuszach: (1) tam, gdzie nie ma klasycznej automatyki z sensowną historią, (2) tam, gdzie chcesz dołożyć pomiar „dookoła” procesu (środowisko, media, elementy pomocnicze) bez ruszania sterowania.
Temperatura, ciśnienie, przepływ, poziom: cztery sygnały, które lubią kontekst
To są klasyki, ale w wersji Przemysł 4.0 różnica polega na tym, jak je interpretujesz. Temperatura na wtryskarce, piecu czy zbiorniku nie mówi wiele bez informacji o fazie cyklu, recepturze, prędkości podawania. Przepływ w obiegu chłodzenia nie ma jednego dobrego progu, bo zależy od stanu zaworów, zabrudzenia wymiennika i obciążenia cieplnego. Ciśnienie w układzie dozowania jest inne przy starcie, inne na ustalonym biegu, a jeszcze inne przy końcówce partii.
Dlatego zamiast „alarmu od wartości”, lepiej projektować warstwę logiki: pomiar + tryb pracy. Minimalny zestaw kontekstu, który robi różnicę, to: run/stop, faza cyklu, wybrana receptura/produkt, prędkość linii, stan przezbrojenia. Bez tego nawet najlepszy czujnik będzie generował „fałszywe sensacje” — szczególnie przy krótkich seriach i częstych zmianach produktu.
Uwaga: dokładność vs powtarzalność. W stabilizacji procesu często bardziej liczy się powtarzalność i dryft niż laboratoryjna dokładność. Jeżeli czujnik temperatury ma błąd bezwzględny, ale jest stabilny i nie pływa w czasie, to trend i odchylenia będą wiarygodne. Odwrotnie: czujnik „super dokładny” na papierze, ale źle zamontowany (np. w strefie z przewiewem, bez izolacji) będzie pięknie kłamał.
Wilgotność i punkt rosy: „niewidzialny” zabójca powtarzalności
Wilgotność względna i temperatura otoczenia są łatwe do zmierzenia, ale często ignorowane, bo „przecież hala zawsze jest podobna”. Do momentu, gdy zaczyna się sezon grzewczy, zmienia się wentylacja, albo przychodzą upały i rośnie wilgoć. W wielu procesach (klejenie, lakierowanie, suszenie, pakowanie, magazynowanie surowców higroskopijnych) warunki otoczenia są ukrytą zmienną, która wyjaśnia sporą część wahań jakości.
W sprężonym powietrzu punkt rosy jest jeszcze bardziej praktyczny niż sama wilgotność. Powietrze „działa”, ale w tle pojawia się kondensacja w najzimniejszych punktach instalacji, korozja, zamarzanie, puchnięcie uszczelek, a potem losowe błędy pneumatyki. Monitorowanie punktu rosy blisko krytycznych odbiorników (nie tylko przy sprężarce) daje szybką informację, czy problem jest w osuszaczu, w obejściu (bypass), czy w lokalnym chłodzeniu przewodów.
Tip: jeśli chcesz połączyć warunki środowiskowe z jakością, nie zaczynaj od modelu ML. Zwykle wystarcza prosta korelacja: odsetek braków lub reklamacji vs wilgotność/temperatura w czasie, ale tylko po odfiltrowaniu okresów postoju i przezbrojeń. To często odsłania oczywiste „okna ryzyka” (np. poranki po nocnym wychłodzeniu).
Jakość i traceability: mierzyć tam, gdzie błąd jest drogi albo niewidoczny
Największa pułapka w „quality IoT” to próba zrobienia pełnej inspekcji wszystkiego. Zwykle kończy się to toną zdjęć, alarmów i sporów, czy system „widzi” dobrze. Rozsądniejsza droga jest odwrotna: zacząć od najdroższej klasy błędów (reklamacja, safety, duży złom, brak wykrywalności) i znaleźć jeden-dwa parametry, które dają wczesny sygnał, że produkt odpływa. W wielu fabrykach to nie jest wcale kamera, tylko np. siła docisku, moment dokręcania, masa na etapie dozowania, pozycja elementu w gnieździe albo stabilność temperatury w krytycznym oknie.
Moment, siła, przemieszczenie: sygnały, które mówią „zmontowaliśmy to dobrze”
Jeśli błąd jest „niewidoczny” na końcu linii (a wychodzi dopiero u klienta), często dotyczy połączeń i pasowań: za mały docisk, niedokręcone połączenie, zbyt głębokie wciśnięcie, przesunięcie w tolerancji, niepełne zatrzaśnięcie. Czujniki siły/momentu i przemieszczenia są tu bardzo skuteczne, bo opisują mechanikę operacji, a nie tylko efekt wizualny.
W IoT kluczowe jest, żeby nie wysyłać „surowego przebiegu” dla każdej sztuki, jeśli nie trzeba. Często wystarcza zapis kilku cech: maksimum, pole pod krzywą (energia), czas trwania, pozycja w momencie osiągnięcia progu. Do tego identyfikator cyklu/sztuki oraz kontekst (program, operator, narzędzie). To daje traceability bez długu danych, a kiedy pojawia się problem — można na żądanie zrzucić pełne przebiegi dla wybranych przypadków.
Uwaga: identyfikacja sztuki. Traceability bez spójnego ID produktu jest jak monitoring bez czasu: da się coś zobaczyć, ale nie da się tego obronić. Jeśli nie masz skanowania kodu lub innego sposobu wiązania pomiaru z konkretną sztuką/partią, to przynajmniej wiąż cykle z numerem zlecenia i oknem czasowym, zsynchronizowanym z systemami produkcyjnymi.

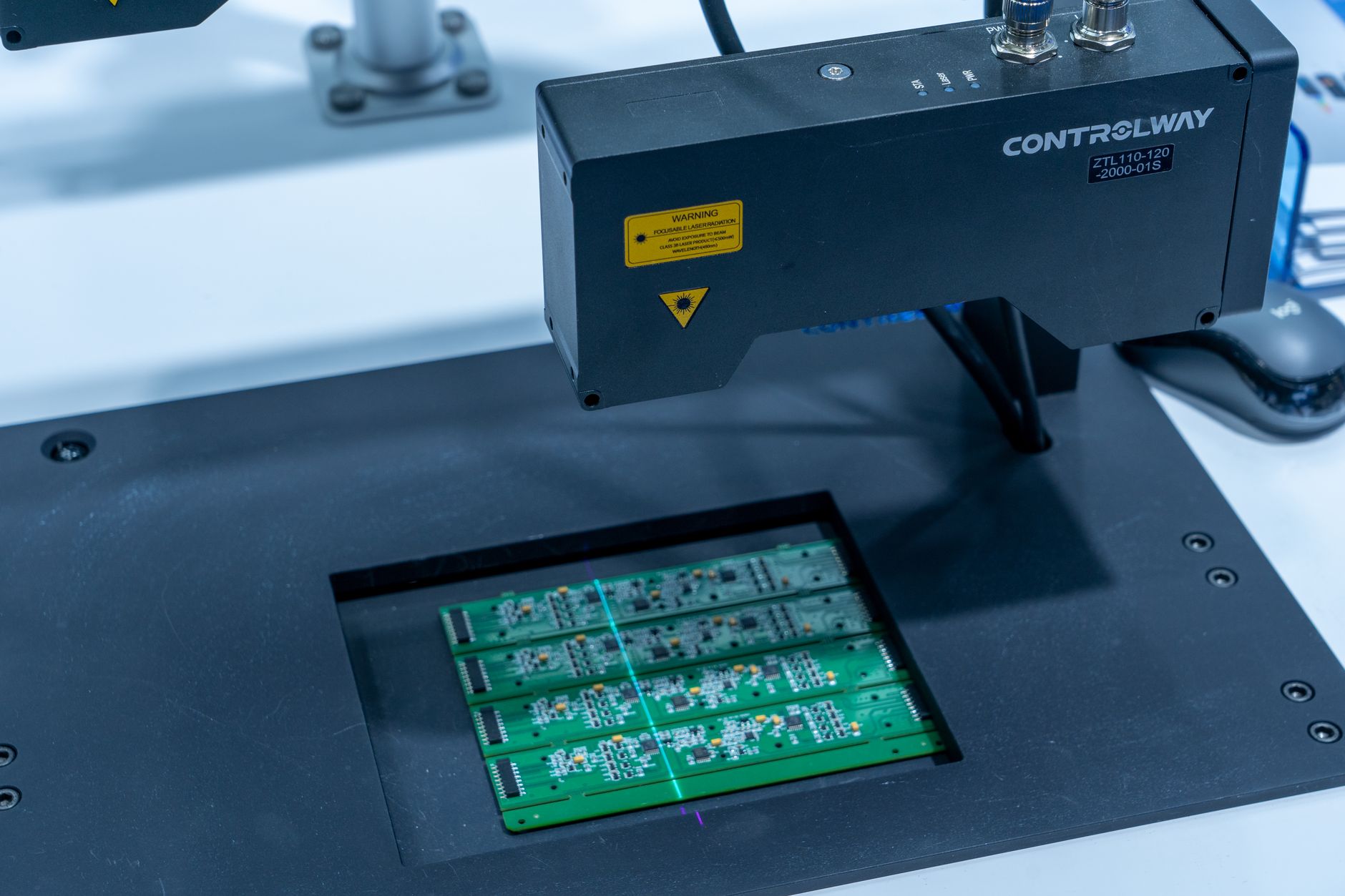

Wizja i czujniki pozycjonowania: kiedy „zobaczyć” jest taniej niż zgadywać
Systemy wizyjne są świetne, ale drogie w utrzymaniu, gdy próbujesz nimi „zastąpić proces”. Lepiej traktować je jak czujnik ryzyka: wykryć brak elementu, odwrócenie, zanieczyszczenie, źle założoną etykietę, albo prostą cechę geometrii, która ma bezpośredni związek z reklamacją. Wtedy wymagania są klarowne, a walidacja ma sens. W wersji IoT bywa to kamera/edge z lokalnym przetwarzaniem (np. detekcja OK/NOK, kilka metryk), a do sieci idzie wynik i skrót diagnostyczny zamiast strumienia wideo.
W pozycjonowaniu i obecności elementów często lepiej sprawdzają się „nudne” czujniki (indukcyjne, optyczne, enkodery) albo proste czujniki odległości (laser/ToF), o ile dasz im kontekst. Jeśli detal ma różne warianty, to próg odległości musi wiedzieć, jaki wariant jedzie — inaczej zrobisz sobie fabrykę fałszywych NOK.
Alarmy, progi i „zmęczenie alarmami”: jak nie zabić wdrożenia po tygodniu
Najczęstszy powód, dla którego projekty IoT kończą jako dashboard na ścianie, to nie brak danych, tylko brak higieny alarmowej. Jeśli system krzyczy często i bez sensu, ludzie go wyciszą — formalnie lub mentalnie. Wtedy nawet dobry alarm krytyczny zginie w szumie.
Praktycznie działa podejście warstwowe. Najpierw trend i detekcja odchylenia (coś się zmienia), potem alarm operacyjny (sprawdź w planowanym oknie), a dopiero na końcu alarm krytyczny (zatrzymaj albo interweniuj natychmiast). Progi stałe są OK dla parametrów „twardych” (np. granice bezpieczeństwa), ale w reszcie przypadków lepiej stosować progi zależne od trybu pracy lub statystyki w oknie (np. odchylenie od własnej bazy, percentyle, minima/maksima w cyklu).
Uwaga: nie mieszaj alarmu z diagnostyką. Alarm ma być jednoznaczny, krótki i przypisany do akcji. Diagnostyka może być rozbudowana, z wykresami i analizą. Jeśli próbujesz wcisnąć diagnostykę do alarmu, dostaniesz albo bezużyteczny spam, albo zbyt skomplikowane reguły, których nikt nie będzie utrzymywał.
Gdzie IoT ma sens, a gdzie lepiej zostać przy PLC/SCADA
Granica nie przebiega „IoT vs automatyka”, tylko „monitoring i decyzje utrzymaniowe” vs „sterowanie i bezpieczeństwo”. Jeśli coś ma zatrzymać maszynę, zadziałać w milisekundach, albo jest częścią funkcji bezpieczeństwa — to nie jest robota dla chmury. Natomiast IoT świetnie sprawdza się jako warstwa obserwacyjna: dodatkowe czujniki, które nie wpływają na sterowanie, a pozwalają szybciej wykryć degradację, nieszczelności, dryft procesu, albo wyjaśnić wahania jakości.
W praktyce rozsądny kompromis wygląda tak: sterowanie i interlocki zostają w PLC/SCADA, a IoT zbiera sygnały uzupełniające oraz historię, liczy cechy na edge i zasila analitykę, CMMS (system utrzymania ruchu) albo MES. Najbardziej „industrialnie zdrowa” architektura to taka, w której utrata łączności z chmurą nie zatrzymuje produkcji, a jedynie ogranicza wgląd i analitykę.
Jeśli projekt ma się utrzymać, zaplanuj też utrzymanie czujników: kontrola mocowania, czyszczenie optyki, weryfikacja wskazań (kalibracja/porównanie), bateria (jeśli bezprzewodowe), oraz synchronizacja czasu. Niezsynchronizowane znaczniki czasu to cichy sabotaż: korelacje między maszynami i zdarzeniami stają się loterią, a „przyczyna i skutek” rozjeżdżają się na wykresach.
Najprostsza zasada wyboru „co mierzyć” w fabryce 4.0 jest brutalnie pragmatyczna: wybierz takie sygnały, które zmieniają decyzję — czyli ktoś na zmianie lub w UR wie, co zrobić, kiedy trend odjedzie, i da się potem sprawdzić, czy interwencja zadziałała. Reszta to tylko ładne dane.
Media i energia: czujniki, które płacą za siebie szybciej niż „AI od awarii”
Jeśli szukasz obszaru, w którym pomiar szybko przekłada się na decyzję i oszczędność, media zakładowe są zwykle wdzięczniejsze niż skomplikowana predykcja. Powód jest prosty: tu często występują straty „ciągłe” (wycieki, złe nastawy, praca poza optimum), a reakcja bywa banalna — uszczelnij, zmień harmonogram, popraw nastawę, znajdź winny odcinek. Bez czujnika te straty rozmywają się w rachunku zbiorczym.
Energia elektryczna: nie tylko kWh, ale profil obciążenia
Sam licznik energii na hali rzadko daje użyteczne wnioski, bo pokazuje „że jest drogo” — a to zwykle wiadomo. W praktyce bardziej operacyjne są pomiary na poziomie rozdzielni/gniazd/kluczowych maszyn, z rozróżnieniem trybów: produkcja, postój, rozgrzewanie, przezbrojenie. Dopiero wtedy widać, czy maszyny pobierają energię „na pusto”, czy rozjazd wynika z konkretnej partii/produktu albo z błędnego okna czasowego.
Jeśli monitorujesz silniki i napędy, sama moc czynna bywa za mało diagnostyczna. Często pomaga zestaw: prąd, moc, cos φ (współczynnik mocy) oraz zdarzenia rozruchów. Skok prądu przy stałej prędkości może oznaczać tępy nóż, złe smarowanie prowadnic, rosnące opory transportu albo zbyt mocny docisk — czyli problemy, które normalnie wychodzą dopiero jako spadek przepustowości lub awaria.
Tip: jeżeli w zakładzie działa kompensacja mocy biernej, pomiary energii na zbyt „ogólnym” punkcie potrafią mylić. Sensowniejsze jest mierzenie bliżej odbiorników, tam gdzie decyzja jest techniczna (napęd/obwód), a nie księgowa.
Sprężone powietrze: wykrywanie wycieków i degradacji instalacji
Sprężone powietrze jest drogie, a jednocześnie najszybciej ucieka w tło. Najbardziej „high impact” jest połączenie trzech sygnałów: przepływ, ciśnienie i punkt rosy (lub przynajmniej wilgotność/temperatura w strategicznych miejscach). Sama obserwacja ciśnienia bywa zwodnicza, bo regulator i zbiorniki maskują wycieki do momentu, gdy brakuje wydajności.
Scenariusz z praktyki: w nocy produkcja stoi, a sprężarki cyklicznie się załączają. Bez przepływomierza można się kłócić tygodniami, czy to „normalne”. Z pomiarem przepływu widać czarno na białym, czy jest pobór bazowy. A potem możesz go rozciąć strefowo (np. osobno linia A, B, pakownia) i zawęzić poszukiwania do konkretnej gałęzi.
Uwaga: montaż przepływomierza. W sprężonym powietrzu bardzo łatwo o błędne wskazania przez zawirowania i nieodpowiedni odcinek prosty przed/za czujnikiem. Warto dobrać technologię (termiczny masowy vs różnicowy vs wirowy) do średnicy, zakresu i jakości powietrza oraz realnych warunków montażu, a nie do „tego, co akurat jest na półce”.
Para, woda, chłodzenie: mierzyć tam, gdzie odchyłka niszczy proces
W mediach cieplnych (para, obiegi grzewcze, chłodzenie) same temperatury też bywają mylące, bo „temperatura jest”, ale nie wiadomo, czy jest przepływ i czy wymiana ciepła działa. Dobrą praktyką jest łączenie temperatur z przepływem albo przynajmniej z różnicą temperatur (ΔT) na wymiennikach. Gdy ΔT spada, a proces zaczyna pływać, podejrzenia idą w stronę zabrudzenia wymiennika, zapowietrzenia, błędnego zaworu lub zbyt małego przepływu.
Kontekst procesu: bez niego czujnik jest tylko drogim termometrem
Najbardziej „niedoceniany sensor” w fabryce 4.0 to poprawnie zrobione tagowanie kontekstu: tryb pracy, receptura, numer programu, zlecenie, przezbrojenie, prędkość linii, numer narzędzia, zmiana operatora. Bez tego nawet dobre dane będą wyglądały jak losowy szum, bo mieszają się różne stany procesu. Z kontekstem te same wykresy zaczynają opowiadać historię: kiedy i dlaczego coś odjechało.
„Stan maszyny” jako sygnał nadrzędny
Najprostszy, a jednocześnie krytyczny element architektury danych to wspólna definicja stanu: praca, postój planowany, awaria, rozruch, mycie, przezbrojenie. Ten sygnał może pochodzić z PLC/MES albo z prostych reguł (np. prędkość > 0 i cykle przechodzą). Chodzi o to, by czujniki IoT nie alarmowały w czasie, gdy proces z definicji jest niestabilny (rozruch), i by analizy jakości nie liczyły „braków”, gdy linia stoi.
Uwaga: jeśli nie ma spójnego stanu, ludzie zaczynają ręcznie „czyścić” dane w Excelu. To zabija skalowanie i zaufanie do systemu szybciej niż błędny czujnik.
Synchronizacja czasu: drobnostka, która psuje korelacje
W systemach rozproszonych (PLC, edge, czujniki bezprzewodowe, chmura) czas jest wspólnym mianownikiem. Gdy znaczniki czasu się rozjeżdżają, nie da się wiarygodnie powiedzieć, czy wzrost wibracji był przed skokiem prądu, czy po nim, i czy spadek jakości pojawił się przed przezbrojeniem, czy w trakcie.
W praktyce działa podejście „jedno źródło prawdy czasu”: NTP/PTP (Network Time Protocol / Precision Time Protocol) dla elementów sieciowych, a dla czujników bateryjnych — regularna resynchronizacja przez gateway oraz buforowanie zdarzeń z informacją o opóźnieniu. Jeśli na starcie projekt tego nie przewidzi, później trudno to naprawić bez przestoju i wymiany firmware.
Dobór czujnika i montaż: parametry, których nie widać w katalogu
Specyfikacja producenta to dopiero początek. W warunkach produkcyjnych częściej przegrywa nie „zła technologia”, tylko tarcie z rzeczywistością: drgania tła, temperatura, mycie, EMI (zakłócenia elektromagnetyczne), brak miejsca na montaż, operatorzy, którzy muszą obok tego pracować.
Pasmo i próbkowanie: dlaczego „1 Hz” to czasem tylko ładny wykres
W monitoringu kondycji maszyn częsty błąd to zbyt rzadkie próbkowanie, bo „przecież trend wystarczy”. Trend wystarczy do wolnych zjawisk (np. temperatura), ale nie do łożysk, przekładni i udarów. Jeśli chcesz wykrywać wczesne uszkodzenia (np. defekt bieżni), potrzebujesz pasma i metody, która to udźwignie: akcelerometr o odpowiednim zakresie, sensowne okno akwizycji, czasem pomiar obwiedni (envelope) na edge. Inaczej dostaniesz system, który wykrywa awarię wtedy, gdy już ją słychać na hali.
Montaż i sprzężenie mechaniczne: klej nie zawsze jest „ok”
To, jak czujnik jest przytwierdzony, bywa ważniejsze niż jego klasa dokładności. Akcelerometr przyklejony do farby na osłonie da „drgania”, ale nie te, które chcesz interpretować. Podobnie czujnik temperatury łożyska przyklejony do obudowy w miejscu z przewiewem pokaże bardziej temperaturę powietrza niż elementu. Dobrze działają proste zasady: montuj na sztywnej części konstrukcji, blisko źródła zjawiska, unikaj cienkich osłon, dbaj o powtarzalne miejsce montażu między maszynami tego samego typu (żeby porównania miały sens).
Odporność środowiskowa i serwisowalność: IP to nie wszystko
IP67 nie rozwiązuje problemu, jeśli czujnik ma pracować w strefie z olejem, mgłą chłodziwa, myciem ciśnieniowym albo pyłem przewodzącym. Liczy się też materiał obudowy, odporność złączy, promień gięcia przewodu, sposób prowadzenia kabla, a w bezprzewodowych: realny zasięg wśród metalowych konstrukcji i cyklicznych zakłóceń. Dobrze jest od razu zaplanować, jak czujnik wymienisz bez rozbierania połowy maszyny i czy da się go zweryfikować (np. szybki test referencyjny, porównanie z czujnikiem wzorcowym).
Minimum infrastruktury: żeby dane nie ginęły, a IT nie dostawało wysypki
Wdrożenie czujników to najłatwiejsza część. Potem zaczynają się pytania o sieć, bezpieczeństwo i integracje, czyli rzeczy, które decydują, czy projekt da się utrzymać po pilotażu.
Gateway i buforowanie: odporność na realne przerwy w łączności
Jeśli czujniki wysyłają dane bezpośrednio „gdzieś do chmury”, każda przerwa w Wi‑Fi, restart routera albo aktualizacja może zostawić dziury w historii. W przemyśle sensowny gateway robi dwie rzeczy: zbiera dane z czujników (różne protokoły), a potem publikuje je dalej w sposób kontrolowany, z lokalnym buforem. To nie musi być wielka platforma — ważne, żeby w razie utraty łączności dane nie przepadały, a po powrocie sieci potrafiły się dosłać w kolejności, z poprawnym czasem.
Integracja z MES/CMMS: bez „domknięcia pętli” UR będzie ignorować sygnały
IoT ma wartość dopiero wtedy, gdy kończy się działaniem. Dla utrzymania ruchu naturalnym miejscem działania jest CMMS (zlecenia, przeglądy, historia). Jeżeli alarm wibracji kończy jako czerwony kafelek na dashboardzie, a nie jako zadanie z priorytetem, to po miesiącu nikt nie będzie na niego reagował. Dobre minimum to: alarm → automatyczne zgłoszenie (lub propozycja zgłoszenia) → osoba odpowiedzialna → feedback (co zrobiono) → oznaczenie, czy alarm był trafny. Bez feedbacku nie da się poprawiać progów i logiki detekcji.
Bezpieczeństwo OT/IT: prościej, ale konsekwentnie
Nie trzeba od razu budować „twierdzy”, ale segmentacja i kontrola dostępu są nie do pominięcia. W praktyce pomaga rozdzielenie sieci OT od IT, wyjście z OT przez kontrolowany punkt (gateway/DMZ), zasada najmniejszych uprawnień, aktualizacje firmware w kontrolowanych oknach oraz inwentaryzacja urządzeń (żeby wiadomo było, co jest podłączone). Wiele projektów wykłada się nie na technologii pomiaru, tylko na tym, że po pierwszym audycie bezpieczeństwa trzeba je przerabiać od zera.
Pilotaż, który ma sens: dwa szybkie use-case’y i twarde kryteria
Dobry pilotaż nie próbuje „pokryć fabryki czujnikami”. Bierze dwa–trzy scenariusze o dużym koszcie braku kontroli i testuje pełną ścieżkę: pomiar → kontekst → alarm → reakcja → potwierdzenie efektu. To pozwala sprawdzić, czy dane są wiarygodne, czy progi są utrzymywalne i czy organizacja faktycznie potrafi zareagować.
Najczęściej dowożą wartość kombinacje typu: monitoring sprężonego powietrza (wycieki) + energia na krytycznych maszynach (pobór bazowy, tryby pracy) albo wibracje/temperatura na kilku wąskich gardłach + spięcie z CMMS. Klucz jest w kryterium sukcesu, które nie jest „mamy dashboard”, tylko np. skrócenie czasu diagnozy, zmniejszenie liczby nieplanowanych przestojów danego typu, albo usunięcie stałego poboru mediów w postoju.
Jeśli jeden czujnik nie wskazuje, co zrobić, dołóż kontekst albo drugi sygnał, zamiast dokładać dziesięć kolejnych. W fabryce 4.0 wygrywa nie ten, kto mierzy najwięcej, tylko ten, kto najczęściej domyka pętlę: sygnał → decyzja → działanie → wynik.
Alarmy i progi: jak nie wpaść w „alarm fatigue”
Najłatwiej zabić wdrożenie IoT nie brakiem danych, tylko ich nadmiarem w postaci alarmów. Jeśli system krzyczy co godzinę, ludzie uczą się go ignorować. Dlatego próg nie powinien być „wartością z katalogu”, tylko decyzją operacyjną: kto ma reagować, w jakim czasie i co realnie może zrobić po otrzymaniu powiadomienia.
Dobre alarmowanie zwykle zaczyna się od rozróżnienia dwóch typów sygnałów:
- alarmy natychmiastowe (bezpieczeństwo, ryzyko uszkodzenia): krótkie czasy reakcji, jasna eskalacja, mało wyjątków, często twarde progi;
- alerty analityczne (trend pogarszania): reakcja „w oknie planowania”, często oparte o trend, porównanie do własnej bazy (baseline) i kontekst stanu maszyny.
Baseline zamiast absolutu: maszyna ma swój „podpis”
Wibracje, pobór prądu, nawet temperatura łożysk potrafią się różnić między dwoma identycznymi maszynami po tym samym remoncie. Dlatego progi absolutne (np. „powyżej X zawsze alarm”) są sensowne głównie tam, gdzie fizyka procesu jest mocno ograniczona albo producent daje wiarygodne limity. W pozostałych przypadkach lepiej działa podejście: najpierw uczymy się normalności, a dopiero potem wykrywamy odchylenie.
Praktyczna wersja baseline to okno referencyjne z „dobrego okresu” (po serwisie, przy stabilnej produkcji), a później kontrola odchyłki: zmiana RMS drgań, wzrost energii w konkretnym paśmie, przesunięcie rozkładu temperatury. Takie progi są mniej efektowne na slajdzie, za to robią robotę w realu: rzadziej generują fałszywe alarmy po przezbrojeniu albo zmianie prędkości.
Histereza, opóźnienia i reguły ciszy: proste narzędzia, duży efekt
Alarm „pika-pika” (włącza się i wyłącza w okolicy progu) to klasyczny objaw braku histerezy. Warto mieć dwie wartości: próg wejścia w alarm i próg wyjścia (niższy). Do tego dochodzi filtr czasu: warunek musi utrzymać się np. kilkanaście sekund/minut, zanim przejdzie w alarm. W wielu mediach (sprężone powietrze, przepływy) krótkie skoki są normalne i nie oznaczają awarii.
Tip: jeśli alert ma trafiać do człowieka, dodaj „regułę ciszy” (cooldown) — np. nie wysyłaj kolejnego powiadomienia przez X minut, chyba że sytuacja się pogarsza (eskalacja poziomu).
Alarm bez wskazówki jest prawie bezużyteczny
Powiadomienie w stylu „Temperatura wysoka” to za mało, bo nie prowadzi do działania. Lepiej, gdy alarm zawiera minimum kontekstu i hipotezę: stan maszyny, aktualny produkt/recepturę, prędkość, ostatnie zdarzenia (mycie, przezbrojenie), trend z ostatniej godziny oraz sugestię „sprawdź A/B”. To nie musi być AI — często wystarczy kilka reguł opartych o proste korelacje: np. „wysoka temperatura + brak przepływu” ma inną wagę niż „wysoka temperatura + wysoki przepływ”.
Jakość i traceability: mierzyć tam, gdzie błąd jest niewidoczny
Jakość w praktyce rzadko psuje się jednym parametrem. Częściej to suma drobnych odchyłek: zbyt niska temperatura, minimalnie inna lepkość, zmiana partii surowca, zużyte narzędzie, wahania ciśnienia. Problem jest taki, że na końcu linii widać już tylko skutek (reklamacja, złom), a nie przyczynę. Dlatego w IoT lepiej celować w pomiary, które „łapią” odchyłkę w trakcie, zanim produkt stanie się odpadem.
Moment, siła, pozycja: czujniki, które widzą zużycie narzędzia
W operacjach skręcania, prasowania, wykrawania czy formowania bardzo dużo informacji jest w profilu momentu/siły i w pozycji w czasie. Dwa identyczne cykle powinny wyglądać podobnie; gdy zaczynają „pływać”, to zwykle nie jest przypadek. Czujnik momentu, siłomierz, enkoder albo nawet pośrednio prąd serwonapędu potrafią wcześniej pokazać, że narzędzie się tępi, prowadnice mają opór, a materiał z nowej partii zachowuje się inaczej.
Uwaga: tu częstym błędem jest brak synchronizacji cyklu. Jeśli nie wyrównasz danych do punktów procesu (np. start cyklu, kontakt narzędzia, koniec docisku), porównujesz nie to samo z nie tym samym i analiza przestaje mieć sens.
Wizja i „metadane”: kamera bez kontekstu bywa ślepa
System wizyjny potrafi wykryć defekt, ale bez informacji o partii materiału, narzędziu, gnieździe, operatorze i parametrach procesu trudno dojść, dlaczego defekt powstaje. Traceability to nie tylko serial number, ale też komplet warunków: jaki program, jakie nastawy, jaka partia surowca, jaki czas od przezbrojenia, a czasem nawet warunki otoczenia (wilgotność, temperatura hali) — jeśli wpływają na stabilność.
Realistyczny scenariusz z hal: pojawia się seria mikrodefektów na powierzchni. Wizja to łapie, ale dopiero korelacja z „numerem narzędzia + czas od ostatniego czyszczenia” pokazuje, że problem rośnie po określonej liczbie cykli. Bez metadanych zostaje ręczne szukanie winnego.
Traceability praktyczne: ile szczegółu ma sens
Jest pokusa, żeby logować wszystko na poziomie „co do sekundy”. W efekcie rośnie koszt integracji, a później nikt nie umie z tego skorzystać. Lepsze podejście to zbieranie tych danych, które faktycznie pomagają odtworzyć przyczynę: identyfikacja partii, ścieżka produktu (linia/gniazdo), wersja receptury/programu, kluczowe nastawy i zdarzenia (np. mycie, wymiana narzędzia, zmiana operatora). Jeśli traceability nie skraca analizy reklamacji albo nie umożliwia selektywnego wycofania partii, to znaczy, że jest „logowaniem dla logowania”.
Granica między IoT a automatyką: gdzie nie warto „uszczęśliwiać” chmurą
IoT świetnie sprawdza się w monitoringu, diagnostyce i optymalizacji, ale sterowanie krytyczne czasowo nadal powinno zostawać tam, gdzie ma deterministykę: PLC, napędy, lokalne pętle regulacji. Jeśli próbujesz przenieść logikę, która wymaga reakcji w milisekundach, do systemu o zmiennych opóźnieniach (sieć, gateway, chmura), prosisz się o niestabilność procesu.
Reguła opóźnienia: reakcja musi pasować do fizyki
Prosty filtr decyzyjny: jeśli przekroczenie parametru ma w ciągu sekund/minut doprowadzić do uszkodzenia lub zagrożenia, to logika zabezpieczenia powinna być lokalna (hardwired/PLC). IoT może tu pełnić rolę „świadka” i narzędzia analitycznego: rejestr zdarzeń, trend, predykcja, raporty. Z kolei tam, gdzie czas reakcji jest liczony w godzinach/dniach (zużycie łożyska, wycieki sprężonego powietrza, degradacja wymiennika), IoT ma pełną swobodę.
Edge analytics: kompromis między pasmem a użytecznością
W wielu przypadkach nie opłaca się wysyłać surowych danych wysokiej częstotliwości (np. wibracji) do chmury. Rozsądniej jest policzyć cechy lokalnie (na edge): RMS, kurtosis, energia w pasmach, obwiednia, liczba udarów, a do archiwum wysyłać tylko krótkie „próbki diagnostyczne” przy zdarzeniu. To obniża koszty transferu i magazynowania oraz upraszcza analitykę, a nadal pozwala na późniejsze dochodzenie przyczyn.
Utrzymanie systemu czujników: ukryty koszt i źródło „rozczarowania IoT”
Nawet najlepszy projekt przestaje działać, jeśli czujniki żyją własnym życiem: bateria pada po zimie, ktoś przesunął sensor przy myciu, firmware się rozjechał, a bramka została zrestartowana i zgubiła konfigurację. To nie są „incydenty”, tylko normalna eksploatacja, więc trzeba ją zaprojektować.
Kalibracja, walidacja i „zdrowie” czujnika
Nie każdy czujnik musi mieć kalibrację metrologiczną, ale każdy powinien mieć sposób walidacji: test referencyjny, porównanie z drugim kanałem, wykrycie „martwego” sygnału (np. stała wartość), monitoring dryftu (powolne przesuwanie się wskazań). Dla czujników bateryjnych sensowne jest też monitorowanie jakości łącza i poziomu baterii jako normalnych parametrów utrzymaniowych, a nie ciekawostki w panelu administracyjnym.
Zarządzanie zmianą: progi nie są wieczne
Proces się zmienia: nowe produkty, inne prędkości, wymiana silnika na inny typ, modernizacja mechaniki. Jeśli system alarmów i baseline jest „zamrożony”, zaczyna generować fałszywe sygnały albo przestaje łapać realne odchyłki. Działa tu podejście znane z automatyki: każda istotna zmiana w procesie powinna mieć ślad w konfiguracji (kto zmienił, kiedy, dlaczego) oraz krótką rewalidację progów. Bez tego po roku nikt nie będzie pamiętał, skąd wzięły się liczby w regułach.
Tip: jeśli trzeba wybierać, lepiej mieć mniej czujników, ale z dopracowanym utrzymaniem (czas, konfiguracja, stan urządzeń, feedback z CMMS), niż „gęstą sieć”, która po kwartale staje się zbiorem losowych wykresów.
