Jakie zadanie ma spełniać czujnik: od procesu do parametru
Kontrola, regulacja, bezpieczeństwo i zwykły monitoring
Ten sam czujnik ciśnienia przemysłowy może mierzyć identyczny parametr, a mimo to mieć zupełnie różne wymagania – wszystko zależy od roli w instalacji. Inaczej dobiera się przetwornik do miękkiej regulacji temperatury w obiegu wody, a inaczej do zabezpieczenia reaktora chemicznego przed rozerwaniem.
W praktyce wyróżnia się cztery główne funkcje pomiaru:
- Kontrola – sygnał z czujnika trafia do systemu, aby operator mógł reagować ręcznie (odczyt, alarm na ekranie, raport).
- Regulacja – pomiar jest wejściem pętli sterowania (PID) i na jego podstawie pracuje zawór, pompa, przepustnica.
- Ochrona (safety) – czujnik jest elementem pętli bezpieczeństwa, np. wyłącza palnik, zamyka zawór awaryjny; tu wchodzi temat SIL, redundancji i diagnostyki.
- Monitoring informacyjny – dane są zbierane do raportów, analityki, optymalizacji energii; nie wpływają bezpośrednio na proces.
Jeśli czujnik ma funkcję ochronną, wymagania rosną: wyższa niezawodność, certyfikaty SIL, odporność na przeciążenia, często dodatkowe funkcje autodiagnostyki. W trywialnym monitoringu wystarczy tańsze rozwiązanie o przeciętnej dokładności, byle stabilne i powtarzalne.
Przekład z procesu na parametry pomiaru
Dobór czujnika zawsze zaczyna się od procesu. Trzeba odpowiedzieć na proste pytania: co płynie, z jakim ciśnieniem, w jakim zbiorniku, czego oczekuje sterownik. Z tych informacji można wyprowadzić wymagany parametr pomiarowy.
Kluczowe parametry to:
- Zakres – minimalna i maksymalna wartość, której się spodziewasz (ciśnienie, poziom, przepływ). Czujnik musi mierzyć cały zakres, ale z zapasem przeciążenia.
- Dynamika – jak szybko zmienia się mierzone zjawisko. Ciśnienie w powolnym układzie wodnym zmienia się powoli, ale w prasie hydraulicznej skoki są gwałtowne.
- Dokładność – ile błędu możesz zaakceptować. Czasem wystarczy 2–3% zakresu, czasem potrzebna jest setna część procenta.
- Dostępność – jak łatwo można czujnik wymienić, odciąć proces, ile przestój kosztuje produkcja.
Przykład: pomiar poziomu w zbiorniku buforowym wody technologicznej. Wystarczy orientacyjna informacja, czy zbiornik jest w 20%, 50% czy 80% napełnienia. Klasyczny czujnik ciśnienia hydrostatycznego z dokładnością 1% będzie wystarczający. W reaktorze chemicznym, w którym poziom wpływa na stechiometrię reakcji, potrzebna jest o wiele wyższa dokładność i stabilność, często z redundancją.
Instalacja wodna kontra linia chemiczna wysokiego ryzyka
Na instalacji wodnej najczęściej chodzi o prosty i tani pomiar: ciśnienia w rurociągu, poziomu w zbiorniku, przepływu wody technologicznej. Medium jest nieagresywne, temperatura umiarkowana, ciśnienie zwykle niskie lub średnie. Można stosować standardowe stalowe przyłącza, popularne zakresy 0–6 bar, 0–10 bar, standardowe sygnały 4–20 mA lub 0–10 V.
Na linii chemicznej wysokiego ryzyka sytuacja jest odwrotna. Medium bywa agresywne (kwasy, ługi, rozpuszczalniki), czasem toksyczne lub wybuchowe. Zbiorniki działają pod ciśnieniem i w wysokiej temperaturze. Tu zwykle nie wystarczy zwykły czujnik ciśnienia z nierdzewką AISI 316L. Pojawiają się tematy:
- materiały specjalne (Hastelloy, tytan, tantal) i powłoki PTFE, PFA,
- separatory membranowe i kapilary, aby odsunąć elektronikę od gorącej strefy,
- wymóg ATEX dla stref zagrożonych wybuchem,
- pętle bezpieczeństwa z poziomem SIL.
Zły dobór może skończyć się nie tylko błędnym pomiarem, ale także uszkodzeniem czujnika, wyciekiem medium, a nawet poważnym zagrożeniem dla ludzi.
Skutki wyboru złego parametru pomiaru
Najbardziej kosztowne są błędy na poziomie koncepcji. Przykład: zamiast mierzyć poziom cieczy w zbiorniku, ktoś próbuje go liczyć z pomiaru ciśnienia w linii zasilającej. Jeśli w zbiorniku są zmienne opory przepływu, zawory dławiące lub pompa o zmiennej wydajności, zależność pomiędzy ciśnieniem a poziomem jest nieliniowa i niestabilna – dane tracą sens.
Podobny problem pojawia się przy przepływie liczonym z różnicy ciśnień przez kryzę, ale bez uwzględnienia charakterystyki przepływu, gęstości, lepkości i wymaganych odcinków prostych. Wynik może się znacznie rozjechać z rzeczywistością. W przypadku bilansów masowych lub dozowania chemikaliów to prosta droga do rozkalibrowania całego procesu.
Dlatego najważniejszy krok: zrozumieć, jakiego parametru naprawdę potrzebujesz (ciśnienie, poziom, przepływ masowy, przepływ objętościowy, różnica ciśnień) i jak ten parametr zachowuje się w konkretnym procesie.
Podstawowe pojęcia pomiarowe i parametry katalogowe, które mają znaczenie
Zakres pomiarowy, przeciążenie i ciśnienie rozerwania
Podstawą kart katalogowych jest zakres pomiarowy (np. 0–10 bar, -1–+1 bar, 0–5 m słupa cieczy). Czujnik powinien pracować w takim zakresie, w jakim proces utrzymuje się w sposób powtarzalny. Dopuszczalne są sporadyczne przekroczenia, ale to wchodzi już w parametry przeciążenia.
Nadciśnienie dopuszczalne (overload) określa, jak duże ciśnienie może krótko zadziałać na element pomiarowy bez trwałego uszkodzenia i bez istotnej zmiany kalibracji. Zwykle wyrażone jest jako wielokrotność zakresu, np. 2× lub 5× zakresu.
Ciśnienie rozerwania (burst pressure) to granica, przy której mechaniczna konstrukcja czujnika ulegnie uszkodzeniu – membrana pęknie lub obudowa zostanie rozszczelniona. Ten parametr ma kluczowe znaczenie przy projektowaniu pętli bezpieczeństwa i ocenie ryzyka dla ludzi i instalacji.
W praktyce korzystne jest dobranie zakresu tak, aby normalna praca mieściła się w 60–80% zakresu, a jednocześnie przewidywane przepięcia nadal były poniżej przeciążenia dopuszczalnego. Zbyt „ciasny” zakres powoduje częste przekroczenia i szybsze zużycie, zbyt „szeroki” – obniża efektywną rozdzielczość pomiaru.
Dokładność, powtarzalność, histereza, dryft
Producenci używają różnych definicji dokładności, ale w ujednoliconym ujęciu w skład całkowitego błędu wchodzą:
- dokładność – ile maksymalnie może różnić się wskazanie czujnika od wartości wzorcowej w danym punkcie zakresu,
- powtarzalność – jak bardzo różnią się kolejne pomiary w identycznych warunkach,
- histereza – różnica wskazań przy zbliżaniu się do wartości z dołu i z góry,
- dryft długoterminowy – jak zmienia się wskazanie w czasie, np. po roku pracy przy stałym ciśnieniu.
W wielu aplikacjach precyzyjne 0,1% pełnej skali nie jest potrzebne. Częściej krytyczna jest stabilność – aby sygnał nie „płynął” z czasem i nie wymagał częstej rekalibracji. Jeżeli proces jest wolny i tolerancyjny, błąd rzędu 1% może być zupełnie akceptowalny, o ile czujnik zachowuje tę charakterystykę przez lata.
Trzeba przy tym zwrócić uwagę, czy producent podaje dokładność jako procent pełnej skali (FS), czy aktualnego odczytu. To robi dużą różnicę przy małych wartościach mierzonego sygnału.
Czas odpowiedzi, tłumienie i filtracja
Czas odpowiedzi (response time) określa, jak szybko czujnik reaguje na zmianę mierzonego parametru. Podawany jest zwykle jako czas osiągnięcia 63% skoku wartości (stała czasowa). Przy szybkich procesach – prasy, układy dynamiczne, pulsujące przepływy – powolny czujnik zafałszuje obraz rzeczywistości.
Jednocześnie zbyt szybki pomiar może pokazywać wszystkie krótkotrwałe piki, które w sterowaniu są niepożądane. Dlatego często stosuje się:
- tłumienie mechaniczne – zwężki, kapilary, dławiki przy czujniku,
- tłumienie elektroniczne – filtracja cyfrowa w elektronice czujnika lub w sterowniku PLC.
Dla regulatora PID ważna jest nie tylko szybkość samego czujnika, ale również sposób obróbki sygnału. Przesadna filtracja powoduje opóźnienia i pogarsza jakość regulacji, co szczególnie widać przy sterowaniu przepływem lub poziomem w małych zbiornikach.
Sygnały wyjściowe: analogowe, impulsowe, cyfrowe
Najpopularniejszy standard to 4–20 mA. Ma kilka kluczowych zalet: jest odporny na zakłócenia, pozwala wykryć przerwę w obwodzie (0 mA = błąd), a różne urządzenia można łatwo łączyć w pętlę prądową. Dodatkowo w wielu przetwornikach na sygnał 4–20 mA nałożona jest komunikacja HART, umożliwiająca konfigurację i diagnostykę po tym samym przewodzie.
Sygnał 0–10 V bywa używany w krótkich połączeniach, gdy sterownik jest blisko, a środowisko mało zakłócone. Jest tańszy w implementacji, ale bardziej wrażliwy na spadki napięcia i zakłócenia.
Przepływomierze często generują sygnał impulsowy (np. licznik obrotów turbinki) lub częstotliwościowy (proporcjonalny do prędkości przepływu). Dobrze współpracują z licznikami impulsów i modułami szybkich wejść w PLC.
Coraz częściej stosuje się czysto cyfrową komunikację: Modbus RTU/TCP, Profibus, Profinet, IO-Link. Daje to dostęp do wielu parametrów z jednego urządzenia (wartość główna, diagnostyka, temperatura, status), ułatwia diagnostykę uszkodzeń czujników i kalibrację zdalną.
Stopnie ochrony IP, ATEX, SIL – kiedy są naprawdę potrzebne
Stopień IP mówi o ochronie obudowy przed pyłem i wodą. W większości aplikacji przemysłowych sensowne minimum to IP65/IP66. Przy myciu ciśnieniowym, w przemyśle spożywczym czy w otwartych instalacjach warto celować w IP67/IP68 i obudowy higieniczne.
ATEX jest wymagany w strefach zagrożonych wybuchem (pyły, gazy). Jeśli instalacja ma klasyfikację stref, czujnik bez atestów nie może się tam pojawić, nawet jeśli sam w sobie jest bezpieczny. Kluczowe jest dopasowanie kategorii urządzenia do konkretnej strefy (np. 1G, 2G, 1D, 2D).
SIL (Safety Integrity Level) istotny jest tylko wtedy, gdy dany czujnik wchodzi w skład pętli bezpieczeństwa, a nie zwykłej automatyki procesowej. Jeżeli rolą czujnika jest wyłącznie monitoring produkcji, dopłata do wersji z certyfikatem SIL zwykle nie ma sensu. Natomiast w aplikacjach, gdzie błąd pomiaru może prowadzić do awarii zagrażającej ludziom lub środowisku, certyfikowane komponenty to konieczność.

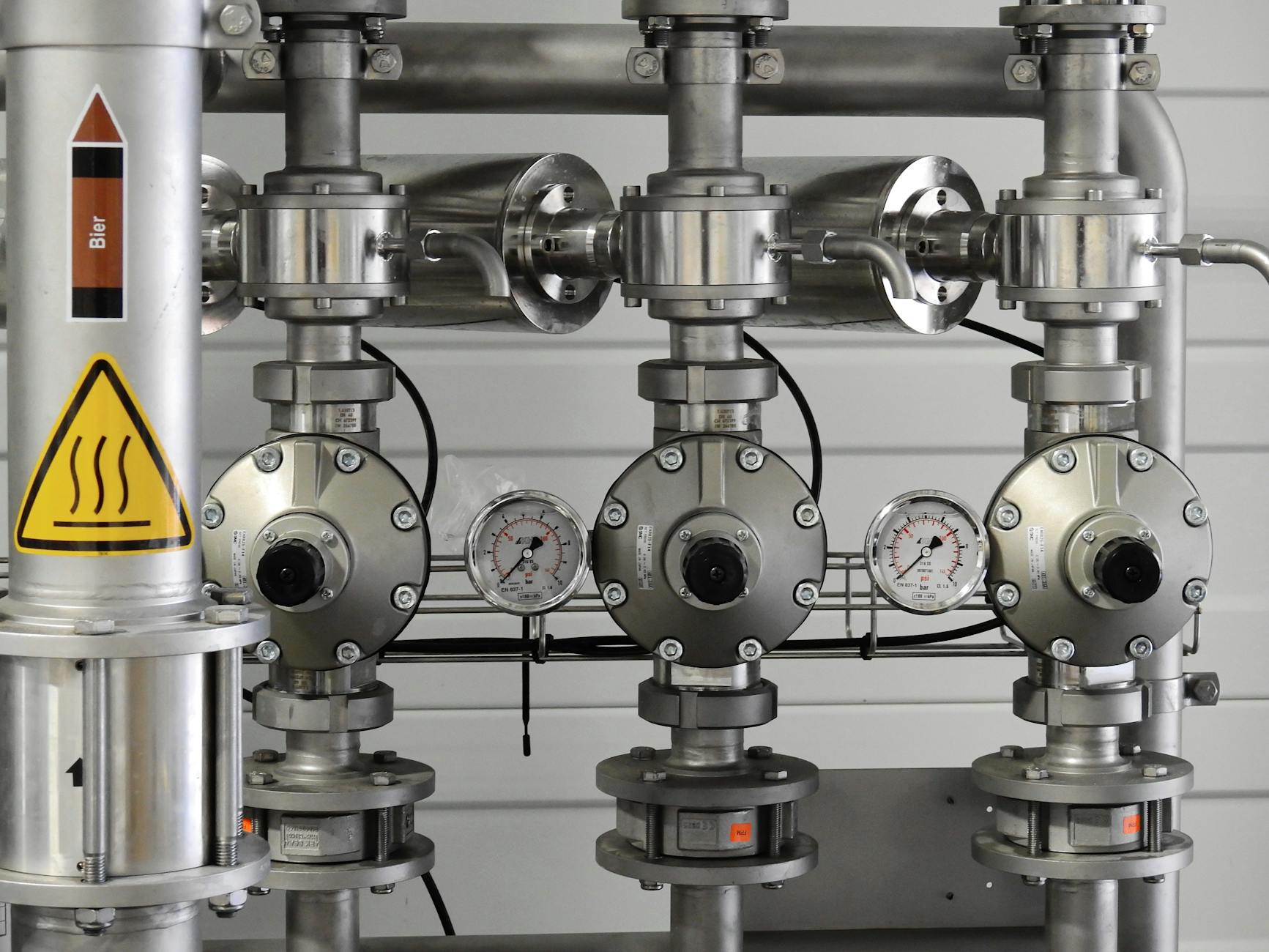

Czujniki ciśnienia: rodzaje, działanie i dobór do aplikacji
Ciśnienie względne, bezwzględne i różnicowe
Ciśnienie względne (gauge) mierzone jest względem ciśnienia atmosferycznego. Typowy przetwornik 0–10 bar z przyłączem G1/4 to właśnie czujnik ciśnienia względnego. Stosuje się go wszędzie tam, gdzie istotne jest ciśnienie „ponad atmosferę”: hydraulika, pneumatyka, instalacje wodne.
Ciśnienie bezwzględne (absolute) odnosi się do próżni absolutnej. Czujniki tego typu używane są m.in. w procesach próżniowych, w systemach HVAC dla pomiaru ciśnień pary, w procesach chemicznych, gdzie istotna jest zależność od ciśnienia atmosferycznego (np. destylacja). Zakresy często zaczynają się od 0 bar abs (próżnia) do np. 2 bar abs.
Ciśnienie różnicowe (differential) to różnica pomiędzy dwoma punktami procesu. Tego typu przetworniki mają dwa przyłącza procesowe (strona wysokiego i niskiego ciśnienia). Używa się ich do:
- pomiaru spadku ciśnienia na filtrach (informacja o stopniu zapchania),
- pomiaru przepływu poprzez kryzy, dysze, zwężki Venturiego,
- pomiaru poziomu w zbiornikach ciśnieniowych (różnica pomiędzy dnem a górą zbiornika).
Wybór typu ciśnienia jest kluczowy – pomylenie czujnika bezwzględnego ze względnym może całkowicie zafałszować odczyt, szczególnie przy niskich ciśnieniach lub w aplikacjach próżniowych.
Dobór konstrukcji: membrana, przyłącze, wypełnienie
Przy ciśnieniu kluczowa jest nie tylko elektronika, ale i mechanika. W aplikacjach z mediami lepkimi, krystalizującymi lub z tendencją do zapiekania (syropy, kleje, szlamy) przyłącza z wąskimi kanałami szybko się zatykają. W takich miejscach znacznie lepiej sprawdzają się czujniki z membraną czołową lub z uszczelnieniem separacyjnym na kołnierzu.
W procesach agresywnych chemicznie standardowa stal 1.4301/1.4571 przestaje wystarczać. Pojawiają się wersje z Hastelloyu, tytanu, stopów niklu lub membrany pokrytej PTFE. Zdarza się też stosowanie uszczelnień separacyjnych z kapilarą wypełnioną olejem, gdzie sam czujnik można odsunąć od gorącego lub agresywnego medium na bezpieczną odległość.
Dobierając przyłącze procesowe, trzeba uwzględnić nie tylko gwint czy kołnierz, ale też geometrię gniazda: stożki uszczelniające, pierścienie krawędziowe, złącza higieniczne clamp. Niedopasowanie powoduje mikronieszczelności, a w najgorszym razie mechaniczne naprężenie korpusu przetwornika i jego przedwczesną awarię.
W przypadku wysokiej temperatury medium sensowne jest stosowanie szyjek chłodzących, syfonów lub kapilar. Zabijają one część dynamiki pomiaru, ale ratują elektronikę przed przegrzaniem. W praktyce lepiej mieć nieco wolniejszy, ale żywy czujnik niż bardzo szybki, który po kilku miesiącach „odpłynie” lub całkiem padnie.
Świadomy dobór czujnika – od typu ciśnienia, przez konstrukcję membrany, po sygnał wyjściowy i klasę środowiskową – przekłada się na spokojną eksploatację. Gdy pomiary są stabilne, a przetworniki dobrane do realnych warunków, automatyka przestaje walczyć ze sprzętem i może skupić się na tym, co w procesie naprawdę istotne.
Techniki pomiaru poziomu – jak dobrać metodę do zbiornika i medium
Poziom jako wartość ciągła czy sygnał progowy
Na początku trzeba ustalić, czy potrzebny jest pomiar ciągły (wartość w % wysokości lub w metrach), czy wystarczą sygnały progowe: pusty, pełny, alarm wysoki/niski. Od tego zależy, czy wybierane są przetworniki poziomu, czy proste czujniki graniczne.
W silosach, buforach i zbiornikach magazynowych często wystarczą dwa–trzy progi. W kolumnach procesowych, reaktorach czy zbiornikach mieszanych zwykle potrzebny jest pomiar ciągły, bo poziom wchodzi bezpośrednio w pętlę regulacji.
Pomiar hydrostatyczny – prosty klasyk
Najczęściej spotykany w zbiornikach otwartych i lekko nadciśnieniowych jest pomiar hydrostatyczny. Wykorzystuje on zależność między wysokością słupa cieczy a ciśnieniem na dnie zbiornika. Czujnik ciśnienia montuje się w najniższym punkcie lub opuszcza na kablu jako sondę hydrostatyczną.
Ta technika dobrze sprawdza się przy cieczach o w miarę stałej gęstości. Problem pojawia się, gdy gęstość silnie zależy od temperatury lub składu (np. roztwory, zawiesiny). Wtedy wskazanie wymaga kompensacji, albo trzeba zaakceptować pewien błąd.
W zbiornikach zamkniętych stosuje się przetworniki różnicowe: jedna strona mierzy ciśnienie na dnie, druga ciśnienie w przestrzeni gazowej nad cieczą. Różnica odpowiada wysokości słupa medium, niezależnie od zmian ciśnienia w zbiorniku.
Pływaki i wyłączniki poziomu
Pływaki to mechaniczne lub magnetyczne czujniki, które zmieniają położenie wraz z poziomem. Mogą dawać sygnały progowe (kontakty NO/NC) lub ciągłe (potencjometryczne, reedowe z wieloma stykami).
Ich przewaga to prostota i odporność na pianę, przewodność czy dielektryczność medium. Dobrze działają w wodzie, olejach, wielu chemikaliach, o ile nie występuje silne mieszanie, opad ciał stałych lub bardzo lepka ciecz oblepiająca prowadnicę.
W aplikacjach ściekowych najczęściej stosuje się wolnowiszące pływaki kulowe jako wyłączniki pomp. Nie dają one pomiaru ciągłego, ale przy dobrze dobranych progach są praktycznie bezobsługowe.
Czujniki przewodnościowe i pojemnościowe
Czujniki przewodnościowe wykorzystują fakt, że ciecz przewodząca zamyka obwód między elektrodą a masą. Stosowane są głównie w wodzie technologicznej, ściekach, roztworach wodnych. Nie nadają się do mediów nieprzewodzących, takich jak oleje czy rozpuszczalniki organiczne.
Z kolei czujniki pojemnościowe mierzą zmianę pojemności elektrycznej pomiędzy elektrodą a ścianą zbiornika (lub drugą elektrodą). Działają zarówno w cieczach, jak i ciałach sypkich. Problemem jest przyrastanie warstw na sondzie i zmienność stałej dielektrycznej produktu, co wymusza okresową rekalibrację.
Nowocześniejsze wersje mają kompensację osadów i adaptacyjne algorytmy progów, ale przy bardzo lepkich lub klejących mediach wciąż wymagają przeglądów.
Radar kontaktowy i bezkontaktowy
Radary bezkontaktowe (FMCW, impulsowe) mierzą poziom na podstawie czasu powrotu fali mikrofalowej odbitej od powierzchni medium. Montowane są na górze zbiornika, nie mają kontaktu z produktem. Dobrze znoszą wysokie temperatury i ciśnienia, a także agresywne media, bo jedynym elementem narażonym jest antena.
Problematyczna bywa gęsta piana, bardzo niska stała dielektryczna produktu (niektóre oleje) oraz skomplikowana geometria zbiornika z elementami konstrukcyjnymi, które generują fałszywe echo. W takich przypadkach pomaga odpowiedni dobór anteny, prowadnice fali i konfiguracja okna pomiarowego w przetworniku.
Radary prowadzone (TDR) wykorzystują impuls biegnący wzdłuż sondy prętowej lub linowej. Fala częściowo odbija się na granicy faz ciecz/powietrze. Ta technika jest mniej wrażliwa na parę i pianę niż klasyczny radar bezkontaktowy i dobrze sprawdza się w wysokich, wąskich zbiornikach.
Ultradźwiękowe pomiary poziomu
Czujniki ultradźwiękowe działają na zasadzie pomiaru czasu przejścia fali akustycznej powietrze–powierzchnia medium. Są stosunkowo tanie i wygodne, natomiast mają ograniczenia: wymagają wolnej przestrzeni nad lustrem, są wrażliwe na zmiany temperatury, kurz, kondensat i turbulencje powietrza.
W zbiornikach otwartych, basenach, kanałach – gdzie nie ma pary i mgły – sprawdzają się dobrze. W procesach gorących (parujących) i w agresywnych oparach ich niezawodność spada, chyba że zastosuje się specjalne obudowy i grzane membrany.
Poziom w silosach i zbiornikach na ciała sypkie
Ciała sypkie wnoszą dodatkowe trudności: stożki zsypowe, mostkowanie, nierówna powierzchnia. Do poziomu granicznego często stosuje się czujniki łopatkowe, wibracyjne (kamertony) lub pojemnościowe.
Do pomiaru ciągłego używa się radarów, prowadnicowych sond TDR lub sond linowych z pomiarem drogi (tzw. plunżery). Technika dobierana jest pod kąt zsypu, granulację i skłonność materiału do pylenia. W bardzo pylących silosach mechaniczne czujniki graniczne bywają bardziej przewidywalne niż zaawansowana elektronika.
Pomiar przepływu – technologie i typowe błędy aplikacyjne
Przepływ objętościowy a masowy
Przy doborze przepływomierza trzeba najpierw rozstrzygnąć, czy w sterowaniu używany jest przepływ objętościowy (m3/h, l/min), czy masowy (kg/h, t/h). Dla cieczy o stałej gęstości różnica jest kosmetyczna, ale dla gazów i par – kluczowa.
Przepływ objętościowy gazu silnie zależy od ciśnienia i temperatury. Bez kompensacji łatwo o błędne wnioski: „spadł przepływ”, podczas gdy zmieniły się tylko warunki procesowe. Dlatego w liniach gazowych coraz częściej stosuje się przepływomierze masowe lub zestawy: przetwornik przepływu, ciśnienia i temperatury z przelicznikiem.
Przepływomierze zwężkowe – kryzy, dysze, Venturi
Najstarszą i wciąż szeroko używaną metodą są przepływomierze różnicowe oparte na zwężkach. Element pomiarowy (kryza, dysza, zwężka Venturiego) generuje spadek ciśnienia proporcjonalny do przepływu, mierzony przetwornikiem różnicowym.
Zaletą jest prosta, odporna mechanika i możliwość pracy w bardzo wysokich temperaturach i ciśnieniach. Wadą – stosunkowo duże straty ciśnienia i konieczność zachowania długich odcinków prostych przed i za zwężką. W ciasnych instalacjach często nie ma na to miejsca i wskazanie staje się niestabilne.
W praktyce błędy popełnia się najczęściej przy złym doborze średnicy otworu lub przy pozostawieniu zanieczyszczeń na krawędzi kryzy, co zmienia charakterystykę.
Przepływomierze turbinowe i z wirnikiem
Przepływomierze turbinowe oraz z wirnikiem (również z wyjściem impulsowym) dają dobrą dokładność przy umiarkowanych kosztach. Sprawdzają się przy czystych cieczach i gazach, gdy przepływ jest w miarę ustalony, a medium nie zawiera cząstek stałych.
Wadą jest wrażliwość na zanieczyszczenia i erozję łopatek, a także zależność od lepkości. Wraz z zużyciem wirnika wskazania „cichaczem” dryfują, co w rozliczeniach handlowych może prowadzić do długotrwałych, trudnych do wykrycia błędów.
Przepływomierze elektromagnetyczne
Przepływomierze elektromagnetyczne dobrze sprawdzają się przy większości cieczy przewodzących elektrycznie. Brak elementów ruchomych, linowy przekrój rury, niewielki spadek ciśnienia. Korzystne jest to w aplikacjach ściekowych, wody technologicznej, mleka, cieczy agresywnych.
Warunkiem działania jest minimalna przewodność medium. Dla olejów i rozpuszczalników nieprzewodzących ta technologia odpada. Trzeba też zadbać o prawidłowe uziemienie i wypełnienie rurociągu – przy niedopełnieniu (rura częściowo pusta) wskazania „pływają” i nie są wiarygodne.
Przepływomierze ultradźwiękowe – clamp-on i wbudowane
Ultradźwiękowe czujniki przepływu wykorzystują pomiar czasu przejścia fali wzdłuż i pod prąd medium lub zjawisko Dopplera. W wersji clamp-on montowane są na zewnątrz rurociągu, co pozwala wykonać pomiar bez ingerencji w instalację.
Są wygodne przy modernizacjach i pomiarach tymczasowych. W stałych instalacjach wymagają jednak stabilnych warunków: dobrze znanej średnicy wewnętrznej rurociągu, odpowiedniego materiału (metal, niektóre tworzywa) i jednorodnego przepływu. Przy bardzo burzliwym, wielofazowym medium dokładność spada.
Przepływomierze Coriolisa – przepływ masowy
Przepływomierze Coriolisa mierzą bezpośrednio przepływ masowy na podstawie sił działających na drgającą rurę pomiarową. Dają bardzo wysoką dokładność i dodatkową informację o gęstości oraz temperaturze medium.
Stosowane są w dozowaniu, rozliczeniach handlowych, pomiarach mediów o zmiennej gęstości oraz przy wysokich wymaganiach powtarzalności. Ich słabą stroną jest cena i masa – duże średnice to ciężkie urządzenia, których montaż wymaga solidnego podparcia i przemyślanej kompensacji naprężeń rurociągu.
Przepływomierze termiczne i wirowe
Przepływomierze termiczne wykorzystują zależność między mocą niezbędną do utrzymania różnicy temperatur a prędkością przepływu gazu. Dobrze sprawdzają się w sprężonym powietrzu, gazach technicznych i systemach detekcji wycieków.
Technologia ta jest wrażliwa na zanieczyszczenia czujnika (olej, kurz), dlatego filtry i rozsądne miejsca montażu są kluczowe. Czujnik zabłocony olejem potrafi zawyżać lub zaniżać przepływ o kilkadziesiąt procent.
Przepływomierze wirowe (vortex) mierzą częstotliwość wirów Kármána powstających za przegrodą w strumieniu. Stosuje się je dla pary wodnej, gazów i cieczy o umiarkowanej lepkości. Są mniej dokładne niż Coriolis, ale tańsze i prostsze w montażu. Wymagają jednak minimalnych prędkości przepływu, aby wiry były stabilne.
Typowe błędy montażowe przepływomierzy
W praktyce więcej problemów pochodzi z montażu niż z samej technologii. Najczęstsze grzechy to:
- zbyt krótkie odcinki proste przed/za przepływomierzem przy urządzeniach wymagających ustalonego profilu prędkości,
- montaż w miejscach, gdzie rurociąg nie jest pełny (górne części rur przy przepływie grawitacyjnym),
- brak odpowietrzenia przy cieczach oraz brak spustu przy gazach,
- montaż bez kompensacji naprężeń – rurociąg „wisi” na przepływomierzu, który po pewnym czasie pęka lub deformuje się.
Już na etapie projektu warto przewidzieć miejsce na serwis i kalibrację: kołnierze rozłączalne, obejścia, złącza testowe do wpięcia wzorca.
Warunki środowiskowe i procesowe – realne zagrożenia dla czujników
Temperatura i szoki termiczne
Większość czujników ma ograniczony zakres temperatury medium i otoczenia. Przekroczenie tych wartości nie musi od razu zabić urządzenia, ale przyspiesza starzenie membran, uszczelnień i elektroniki. Szczególnie groźne są szoki termiczne – nagłe przejście z zimnej wody na gorącą parę.
Stosuje się wtedy syfony, szyjki chłodzące, kapilary oraz odpowiednią separację czujnika od procesu. Warto też uwzględnić nagrzewanie od słońca w instalacjach zewnętrznych; obudowa w pełnym słońcu potrafi osiągnąć znacznie wyższą temperaturę niż otaczające powietrze.
Wibracje i uderzenia mechaniczne
Wibracje od pomp, sprężarek, młynów czy przenośników przenoszą się na czujniki montowane bezpośrednio na korpusach. Powodują mikropęknięcia lutów, poluzowanie połączeń śrubowych, a w skrajnych przypadkach uszkodzenie membran.
Pomaga stosowanie przedłużek, wsporników, elastycznych przyłączy oraz unikanie montażu ciężkich przetworników bezpośrednio na cienkich rurociągach. W układach z klapami zwrotnymi lub zaworami szybkozamykającymi problemem są też uderzenia hydrauliczne – nadciśnienia przekraczające katalogowy zakres czujnika.
Przy krytycznych aplikacjach stosuje się tłumiki drgań, odpowiednie prowadzenie rur oraz odsprzęganie mechanicze przetwornika od rurociągu. Czasem prosta zmiana miejsca montażu z kołnierza pompy na sztywny odcinek rury kilka metrów dalej całkowicie eliminuje problem fałszywych alarmów i uszkodzeń.
Korozja, erozja i dobór materiałów
Agresywne media chemiczne, wysoka prędkość przepływu i cząstki stałe szybko weryfikują zbyt optymistyczny dobór materiału. Typowa stal kwasoodporna wystarczy do wody technologicznej, ale przy ługu, kwasie solnym czy solankach o wysokim zasoleniu może się poddawać w ciągu miesięcy.
Kluczowe są materiały części „mokrzych”: membran, elektrod, wkładów termowell, uszczelnień. Gdy proces jest nie do końca znany albo ma tendencję do zmian (np. inne detergenty, inny surowiec), rozsądniej wybrać droższy, bardziej odporny wariant niż co rok wymieniać przetwornik.
Erozja dotyczy głównie dysz, kryz, wirników oraz zwężek przy medium z piaskiem, katalizatorem czy produktami krystalizującymi. Z czasem zmienia się geometria elementu, a wraz z nią charakterystyka przepływu. Przy układach rozliczeniowych konieczne są okresowe przeglądy mechaniczne, nie tylko kalibracja elektryczna.
Zapychanie, osady i zabrudzenia
Osady z kamienia, tlenków metali, produktów polimeryzacji czy tłustych zanieczyszczeń potrafią unieruchomić nawet najlepszy czujnik. Przewody impulsowe do przetworników różnicowych, króćce pomiarowe i komory czujników poziomu to miejsca newralgiczne.
W praktyce sprawdzają się krótkie, o możliwie dużej średnicy przyłącza, spady grawitacyjne w stronę procesu i unikanie „syfonów” w rurkach impulsowych. Czujniki, których nie da się łatwo oczyścić (brak odpowietrzeń, brak spustów, brak demontowalnych wkładów), w brudnych mediach szybko stają się bezużyteczne.
Przy aparaturze ultradźwiękowej i radarowej problemem bywa zabrudzona powierzchnia czołowa przetwornika albo gromadzący się nalot w polu widzenia. Krótka procedura czyszczenia wpisana w plan postoju technologicznego często daje więcej niż kolejne „tuningi” parametrów w menu urządzenia.
Warunki atmosferyczne, IP i EMC
Czujnik zamontowany poprawnie procesowo można łatwo zniszczyć, ignorując warunki zewnętrzne. Deszcz, śnieg, UV, kondensacja pary wodnej w obudowie, zalanie skrzynki przy ulewnej burzy – to codzienność instalacji zewnętrznych.
Stopień ochrony IP i materiał obudowy muszą odpowiadać realnym warunkom, a nie życzeniom. Korytka kablowe, dławnice, odprowadzenie kondensatu, daszki przeciwsłoneczne i przeciwdeszczowe to tanie dodatki, które wielokrotnie wydłużają życie aparatury.
Dodatkowo dochodzi odporność EMC: falowniki, styczniki dużych silników, spawarki czy nadajniki radiowe potrafią wprowadzać zakłócenia do sygnałów 4–20 mA i komunikacji cyfrowej. Ekranowane przewody, prawidłowe prowadzenie mas, separacja tras energetycznych i sygnałowych oraz sensowne uziemienie ograniczają te efekty dużo skuteczniej niż późniejsze „magiczne filtry” w konfiguracji czujnika.
Media nieprzewidywalne i procesy niestabilne
Wiele problemów wynika z założenia, że proces jest stabilny, a medium jednorodne. Tymczasem realne instalacje mają pianę, dwie fazy, zmienną gęstość, pulsujący przepływ od pomp tłokowych czy skoki temperatury podczas mycia CIP.
W takich układach pojedynczy czujnik rzadko daje pełny obraz. Łączy się wtedy kilka pomiarów (np. poziom + przepływ + masa zbiornika) albo dodaje drugi, bardziej „toporny”, ale odporny sygnał referencyjny. Prosta waga zbiornika potrafi uratować bilans materiałowy, gdy przepływomierz chwilowo gubi się na pianie.
Przy dużej zmienności parametrów medium pomaga świadome ustawienie filtracji cyfrowej, czasów uśredniania i progów alarmowych. Sygnał „żywy”, ale nieustannie skaczący, bardziej przeszkadza operatorom i systemowi sterowania niż stabilny, lekko wygładzony trend. Czasem lepiej zaakceptować wolniejszą reakcję pomiaru niż mieć dziesiątki fałszywych alarmów na dobę.
Dla procesów z pianą, kawitacją czy obecnością dwóch faz kluczowe jest przetestowanie kilku technologii w polu, na rzeczywistym medium. Katalog i testy wodą z kranu mało kiedy pokażą problemy, które wyjdą przy medium lepkim, kleistym lub silnie napowietrzonym. Krótka kampania pilotażowa ogranicza późniejsze kosztowne przebudowy.
Dobrym nawykiem jest monitorowanie nie tylko wartości mierzonej, ale też sygnałów diagnostycznych przetworników: jakości echa, liczby błędów komunikacji, częstości utraty sygnału. Te „miękkie” dane często jako pierwsze sygnalizują, że warunki procesu wymknęły się poza założenia projektowe.
Gdy proces jest z natury niestabilny, część odpowiedzialności trzeba przenieść z czujnika na logikę sterowania. Zamiast wymieniać kolejne przetworniki, lepiej przeprojektować algorytmy: dodać histerezę, blokady czasowe, korekty zależne od stanu procesu (np. tryb mycia, rozruch, odstawienie linii).
Ostatecznie dobór czujników ciśnienia, poziomu i przepływu to nie wyścig na dokładność z karty katalogowej, lecz kompromis między technologią, warunkami procesu i sposobem eksploatacji. Dobrze dobrany i prawidłowo zainstalowany, przeciętny czujnik zrobi lepszą robotę niż najdroższy przetwornik zamontowany w złym miejscu i pozostawiony bez serwisu.
Cykl życia czujnika i strategia serwisowa
Dobór technologii to dopiero początek. W wielu zakładach czujniki pracują „aż padną”, bez planu kalibracji i przeglądów. Efekt: zaskoczenia na audytach, błędne raporty produkcyjne, niepotrzebne postoje.
Dla aparatury krytycznej (bezpieczeństwo, rozliczenia, jakość) warto z góry ustalić cykl życia: interwały kalibracji, zasady wymiany prewencyjnej, wymagane zapasy magazynowe. Taki „paszport” czujnika zwykle spłaca się po pierwszym unikniętym przestoju.
Kalibracja: gdzie ma sens, a gdzie tylko przeszkadza
Czujniki w klasie rozliczeniowej lub zintegrowane z systemami jakości (np. farmacja, spożywka) wymagają okresowej kalibracji z potwierdzeniem dokumentacji. Wtedy konieczne są procedury, wzorce i śledzenie historii.
W wielu zastosowaniach pomocniczych (wskaźniki trendu, sterowanie lokalne) wystarcza sprawdzenie „na zdrowy rozsądek”: porównanie z innym pomiarem, test zerowania, kontrola reakcji na znaną zmianę procesu. Przeformalizowanie takich punktów zwykle tylko podnosi koszty utrzymania ruchu.
Przed ustaleniem interwałów kalibracji dobrze jest przeanalizować dryft danego typu przetwornika. Niektóre urządzenia po pierwszych miesiącach pracy stabilizują się i przez lata „trzymają” parametry, inne wrażliwie reagują na każdy szok termiczny czy przepięcie.
Dokumentacja, identyfikacja i „cyfrowy bliźniak” aparatury
Przy większych instalacjach problemem bywa nawet samo ustalenie, jaki czujnik jest zamontowany w danym punkcie. Tabliczki znamionowe znikają pod farbą, a zamienniki montowane „na szybko” gubią historię konfiguracji.
Prosty system identyfikacji (oznaczenia pętli, kody QR, baza danych aparatury) skraca czas diagnozy i zamawiania części. Gdy do każdego punktu pomiarowego jest przypisana karta z parametrami, materiałami, wersją oprogramowania i ostatnią kalibracją, serwis nie musi zaczynać od „śledztwa w terenie”.
Przy nowszych przetwornikach cyfrowych warto wykorzystać ich pamięć: przechowywać w urządzeniu informacje o zakresie, medium, dacie ostatniej zmiany konfiguracji. To realna pomoc przy analizie incydentów i reklamacji.
Integracja czujników z systemami sterowania
Nawet dobrze dobrany czujnik może „kłamać” na poziomie sterownika. Błędne skalowanie, zamienione jednostki, brak kompensacji ciśnienia lub temperatury – to częste źródła rozjazdów między „tym, co na wyświetlaczu”, a tym, co zapisywane w systemie.
Przy uruchomieniu pętli pomiarowej trzeba przetestować całą ścieżkę sygnału: od rzeczywistej zmiany procesu, przez wyjście przetwornika, aż po trend w SCADA lub DCS. Jednorazowa walidacja konfiguracji (range, engineering units, linearyzacje) eliminuje wiele późniejszych dyskusji między utrzymaniem ruchu a automatyką.
Przy protokołach cyfrowych (HART, Profibus, Modbus, Ethernet) kluczowe są adresacja, priorytety komunikacji i struktura diagnostyki. Warto zdefiniować, które alarmy z czujników mają zatrzymywać proces, a które tylko logować zdarzenia do analizy.
Bezpieczeństwo funkcjonalne i role czujników w SIS
W układach bezpieczeństwa (SIS) czujnik nie służy jedynie do sterowania, lecz ma konkretną funkcję ochronną. Wtedy nie wystarczy ogólne stwierdzenie, że „działa”. Potrzebne są parametry bezpieczeństwa (SIL, PFD, λ) oraz analiza architektury (1oo1, 1oo2, 2oo3).
Przykład: pomiar wysokiego ciśnienia w reaktorze. Jeden przetwornik do sterowania, drugi – dedykowany do odcięcia zasilania w przypadku przekroczenia progu bezpieczeństwa. Każdy ma inne ustawienia progów, inne interwały testów i oddzielne ścieżki sygnału.
Testy proof test i diagnostyka wewnętrzna przetworników trzeba zgrać z planem postoju. Zbyt częste testowanie generuje przestoje, zbyt rzadkie – podważa realny poziom bezpieczeństwa deklarowany w dokumentacji projektowej.
Standardyzacja i polityka zamienników
W starych zakładach często spotyka się „kolekcję świata”: po kilku sztuk różnych typów, marek i wersji. Magazyn części zamiennych rośnie, a i tak brakuje właściwego elementu, gdy czujnik padnie w piątek wieczorem.
Standardyzacja sprowadza się do kilku decyzji: lista preferowanych technologii, kilku producentów, typowe zakresy i przyłącza procesowe. Często wystarczy ujednolicić gwinty, kołnierze i sygnały wyjściowe, aby znacznie uprościć zakupy i serwis.
Polityka zamienników powinna być spisana: które parametry są nieprzekraczalne (materiał „mokry”, dopuszczenia ATEX, klasy dokładności), a które można modyfikować (długość kabla, rodzaj wyświetlacza, rozszerzony zakres pomiarowy). Pozwala to podejmować szybkie decyzje w sytuacjach awaryjnych.
Czujniki w strefach Ex i środowiskach specjalnych
W strefach zagrożonych wybuchem sam „Ex” w katalogu nie wystarcza. Należy dopasować rodzaj zabezpieczenia (Ex ia, Ex d, Ex t itd.) do klasyfikacji strefy, rodzaju medium i kategorii urządzenia. Błąd na etapie projektu może skutkować koniecznością wymiany całych serii czujników po pierwszym audycie.
Przetworniki iskrobezpieczne wymagają z kolei odpowiednich barier zasilających, przewodów i zasad uziemienia. Niewłaściwa kombinacja elementów potrafi unieważnić certyfikat, nawet jeśli każdy komponent z osobna jest „Ex”.
W chłodniach, mroźniach czy kriogenice problemem staje się kondensacja i oblodzenie. Tam liczy się odporność mechaniczna obudowy, praca przy bardzo niskich temperaturach oraz uszczelnienie złącz, które nie sztywnieją i nie pękają w mrozie.
Digitalizacja, diagnostyka zaawansowana i dane procesowe
Nowoczesne przetworniki dostarczają znacznie więcej niż tylko jedną wartość pomiarową. Jakość sygnału, wskaźniki zużycia, licznik godzin pracy w skrajnych warunkach, rejestry błędów – to dodatkowe źródła informacji dla utrzymania ruchu.
Samo podpięcie HART czy magistrali polowej niewiele daje, jeśli dane pozostają w urządzeniu. Integracja diagnostyki z systemem nadrzędnym (np. alarmy „maintenance required” kierowane do CMMS) pozwala planować prace, zanim pomiar zacznie „pływać”.
Przetworniki przepływu czy poziomu coraz częściej mają wbudowane algorytmy wykrywania pustej rury, osadów, zaników echa. Te funkcje trzeba świadomie skonfigurować: ustawić progi czułości i reakcje na błąd (latch alarmu, przejście w wartość zastępczą, wymuszone zero).
Ekonomia pomiaru: TCO zamiast ceny katalogowej
Najtańszy czujnik na etapie zakupu bywa najdroższy w całym cyklu życia. Do ceny zakupu dochodzą koszty: montażu, adaptacji, czasu uruchomienia, kalibracji, awarii, przestojów oraz magazynowania części zamiennych.
Przy porównywaniu rozwiązań sensownie jest zestawić kilka prostych wskaźników: przewidywana żywotność w danych warunkach, dostępność serwisu lokalnego, czas dostawy zamiennika, kompatybilność z istniejącą aparaturą. Różnice w „cenie na metrze” często bledną przy pierwszej nieplanowanej awarii.
Dla krytycznych węzłów procesowych opłaca się wykonać prosty bilans: ile kosztuje godzina postoju linii w danym miejscu. Jeśli przestój jest wielokrotnie droższy niż czujnik, oszczędzanie na jakości aparatury czy braku redundantnego pomiaru jest zwykle pozorne.
Współpraca technolog–automatyk–utrzymanie ruchu
Najlepsze decyzje dotyczące pomiarów zapadają wtedy, gdy przy jednym stole siadają technolodzy, automatycy i utrzymanie ruchu. Każda z tych grup widzi inny fragment problemu: wymagania procesu, integrację z logiką sterowania, serwis i realia eksploatacji.
Przy doborze czujnika warto spisać minimalny zestaw informacji: medium, zakres ciśnień i temperatur, wymagania co do dokładności, warunki CIP/SIP, dostępność miejsca na montaż, sposób czyszczenia instalacji. Taka „karta pomiaru” eliminuje większość nieporozumień przy zamówieniach i zmianach.
Dobrą praktyką jest też krótka narada powykonawcza po pierwszych miesiącach pracy nowej instalacji. Przegląd problematycznych punktów pomiarowych, lista drobnych modyfikacji montażu i korekty w konfiguracji czujników potrafią znacząco poprawić stabilność całej linii przy niewielkich nakładach.
Nakładanie się pomiarów i detekcja uszkodzeń
W krytycznych aplikacjach pojedynczy czujnik to za mało. Drugi lub trzeci punkt pomiarowy nie służy tylko „na wszelki wypadek”, ale pozwala wykryć, który element kłamie.
Najprostszy wariant to dwa czujniki tego samego typu, pracujące równolegle. Ich odczyty porównuje się w sterowniku, definiując dopuszczalny rozjazd. Większa różnica niż ustalony próg uruchamia alarm diagnostyczny, zanim pomiar całkiem „odpłynie”.
Przy szczególnie ważnych pomiarach stosuje się konfiguracje 2oo3 (trzy czujniki, głosowanie większościowe). To drogie rozwiązanie, ale przy zaworach bezpieczeństwa, reaktorach wysokociśnieniowych czy palnikach bywa jedynym rozsądnym wyjściem.
Do nakładania się pomiarów można też wykorzystać różne technologie: np. radar do poziomu i przepływomierz masowy w linii odbioru. Jeśli bilans się nie zamyka, problemem częściej jest błędny pomiar niż nagła „znikająca” ilość medium.
Typowe błędy przy doborze czujników do modernizacji
Przy wymianie starej aparatury łatwo wpaść w pułapkę „takiego samego tylko nowszego”. Proces i otoczenie często zdążyły się zmienić, a zakresy i warunki pracy przestały być zgodne z pierwotnym projektem.
Klasyczny błąd to dobór przetwornika ciśnienia wyłącznie po zakresie i gwincie, bez sprawdzenia materiału membrany i dopuszczalnych temperatur. Taki czujnik fizycznie „wejdzie”, ale może nie wytrzymać CIP/SIP lub medium korozyjnego.
Inny przypadek to wymiana mechaniczych przepływomierzy na elektromagnetyczne bez oceny przewodności medium i obecności gazów. Efekt: piękny nowy przyrząd, który „gubi zera” przy każdym napowietrzeniu układu.
Przed zamówieniem zamiennika opłaca się sprawdzić trend procesu z ostatnich miesięcy: rzeczywiste ciśnienia, temperatury, typowe skoki. Papierowy zakres z dawnego projektu rzadko pokrywa się z dzisiejszą eksploatacją.
Czujniki w aplikacjach mobilnych i kontenerowych
Instalacje kontenerowe, pilotażowe czy mobilne stawiają inne wymagania niż klasyczny „stacjonarny” zakład. Sprzęt częściej się przenosi, podłącza i rozłącza, częściej też doświadcza wstrząsów i niestabilnego zasilania.
W takich układach priorytetem jest odporność mechaniczna, szybkie złącza procesowe i elektryczne oraz możliwość autokonfiguracji po podłączeniu. Długie, delikatne kapilary czy sondy prowadzone przez pół kontenera zwykle długo nie pożyją.
Dobrym wyborem są czujniki z wbudowaną diagnostyką i pamięcią konfiguracji, które „same mówią”, jaki mają zakres i ustawienia. Przy częstych relokacjach oszczędza to godziny na sprawdzanie parametrów przy każdej zmianie układu.

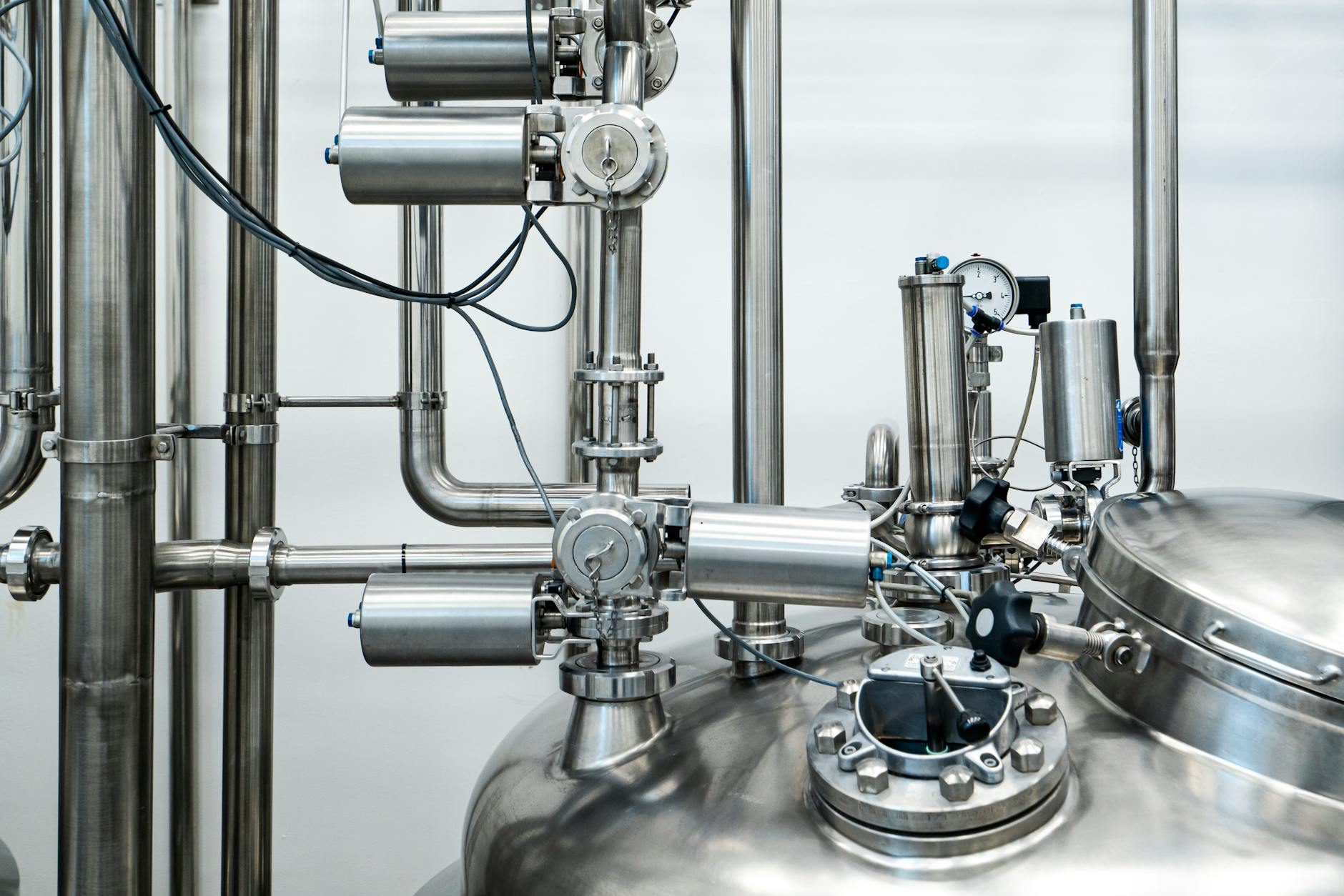

Specyfika pomiarów w branży spożywczej i farmacji
W spożywce i farmacji technicznie „ten sam” czujnik może być nie do przyjęcia z powodu higieny i dokumentacji. Uszczelnienia, chropowatość powierzchni, rodzaj przyłącza procesowego (Clamp, Varivent) i dopuszczenia materiałowe bywają ważniejsze niż sama dokładność.
Przetworniki poziomu czy ciśnienia muszą przetrwać częste CIP/SIP: gwałtowne zmiany temperatury, środki myjące, parę. Niewłaściwy dobór membrany lub obudowy kończy się mikropęknięciami i problemami z mikrobiologią.
Wymogiem jest także identyfikowalność materiałów i partii produkcyjnych. Producent czujnika powinien dostarczyć certyfikaty 3.1, zgodność z FDA/EC 1935/2004, a niekiedy również pełną historię kalibracji i zmian oprogramowania.
Czujniki do mediów lepkich, klejących i z osadami
Standardowe rozwiązania szybko poddają się przy syropach, pastach, szlamach czy masach betonowych. Problemem nie jest sama wartość mierzonego parametru, ale odkładanie się warstwy na elemencie pomiarowym.
Dla ciśnienia i poziomu stosuje się membrany płukane, przedłużki, przyłącza higieniczne lub specjalne powłoki. Chodzi o to, by nie tworzyć „kieszeni”, gdzie medium może zastygnąć i zafałszować pomiar.
Przepływ mediów lepkich częściej mierzy się metodami bezruchomych części w strumieniu: masowe Coriolisa, elektromagnetyczne, czasem ultradźwiękowe clamp-on. Turbinki i wstawki zwężkowe wymagają intensywnego serwisu, jeśli w ogóle działają.
Przy czujnikach pojemnościowych lub wibracyjnych do poziomu trzeba zaawansowanej kompensacji zarośnięcia: regulacji czułości, czasów zwłoki i logiki alarmów. Inaczej każda warstwa produktu na sondzie generuje „fałszywy pełny zbiornik”.
Pomiar w warunkach próżni i bardzo niskiego ciśnienia
Próżnia technologiczna różni się od „lekkiego podciśnienia” w instalacji wentylacyjnej. W pierwszym przypadku wybiera się czujniki z membranami cienkowarstwowymi, z kompensacją temperatury i odpowiednią dokładnością w dolnej części zakresu.
Manometry sprężynowe i przetworniki z klasycznymi membranami mają ograniczoną czułość przy głębokiej próżni. Potrzebne są wersje absolutne lub specjalistyczne (Pirani, pojemnościowe), często z osobną elektroniką sterującą.
Przy mieszanych układach (raz nadciśnienie, raz próżnia) ważny jest kierunek obciążenia membrany. Niewłaściwy dobór powoduje jej trwałe odkształcenie przy pierwszym „mocniejszym” zasysaniu.
Pomiary w układach wysokotemperaturowych
W piecach, suszarniach czy instalacjach spalania temperatura jest głównym „zabójcą” czujników ciśnienia, poziomu i przepływu. Uszkodzenie rzadko następuje od razu – częściej po serii przegrzań blisko granicy katalogowej.
Stosuje się przedłużki chłodzące, syfony, zdalne membrany i materiały wysokotemperaturowe. Dystans kilku-kilkunastu centymetrów między procesem a elektroniką potrafi zbić temperaturę o dziesiątki stopni.
Przy przepływomierzach masowych i elektromagnetycznych trzeba skontrolować zarówno dopuszczalną temperaturę medium, jak i obudowy oraz przetwornika. Czasem jedynym wyjściem jest rozdzielenie części pomiarowej i elektronicznej na większą odległość.
Czujniki w instalacjach wodno-kanalizacyjnych i komunalnych
W branży wod-kan dominują media „brudne”, z zawiesiną i gazami. Proste rozwiązania sprawdzają się lepiej niż wyrafinowana aparatura pracująca w sterylnych warunkach.
Do poziomu w zbiornikach i kanałach najczęściej wybiera się radary lub sondy hydrostatyczne z dużą odpornością na zanieczyszczenia. Ultradźwięki działają, dopóki nie ma nadmiernego pienienia i mgły, ale przy ściekach sytuacja szybko się komplikuje.
Przepływ w kanałach otwartych wymaga czujników poziomu i prędkości oraz przemyślanego koryta lub zwężki. Błędem jest zakładanie laboratoryjnej czystości przekroju – z czasem osady i gałęzie zmieniają geometrię, więc potrzebne są regularne przeglądy i korekty kalibracji.
Strategie konserwacji: od reaktywnej do predykcyjnej
Podejście „naprawiamy, jak padnie” bywa akceptowalne dla pomiarów pomocniczych, ale w punktach krytycznych przenosi się na realne ryzyko przestojów. Przy droższych liniach coraz częściej wdraża się prewencję i predykcję.
Konserwacja prewencyjna opiera się na kalendarzu: co rok przegląd, co dwa lata wymiana uszczelek, co pięć lat wymiana całego przetwornika. Proste, ale nie uwzględnia, że dwa identyczne czujniki pracują w skrajnie różnych warunkach.
Strategia predykcyjna wykorzystuje dane diagnostyczne: liczbę przekroczeń temperatury, czas pracy przy maksymalnym ciśnieniu, liczbę alarmów. Gdy wskaźniki zużycia zbliżają się do granic, system CMMS planuje wymianę na postoju, a nie po awarii.
Dostosowanie czujników do norm branżowych i wymogów klienta
Poza przepisami prawnymi pojawiają się wymagania specyficzne dla danej branży lub konkretnego odbiorcy. Część dużych koncernów ma własne listy akceptowanych producentów i typów aparatury procesowej.
Dobór czujnika powinien uwzględniać te listy na równi z parametrami technicznymi. Inaczej oszczędności w projekcie wrócą w formie konieczności wymiany aparatury przy pierwszym audycie klienta.
Normy takie jak API, ISO, ASME czy GAMP wpływają nie tylko na budowę czujnika, ale też na sposób dokumentowania jego parametrów, montażu i testów. Przy dużych projektach opłaca się mieć osobę odpowiedzialną wyłącznie za zgodność aparatury z wymaganiami standardów.
Szkolenie obsługi i „kultura pomiaru” w zakładzie
Nawet najlepszy sprzęt nie zadziała dobrze, jeśli użytkownicy nie rozumieją jego ograniczeń. Proste błędy – jak odpowietrzanie instalacji z otwartym króćcem impulsowym przetwornika – potrafią zniszczyć aparat w kilka minut.
Krótki, praktyczny instruktaż dla operatorów i utrzymania ruchu, pokazujący „czego nie robić z czujnikami”, ma większy efekt niż grube instrukcje PDF. Warto pokazać na realnych przykładach, jak wygląda czujnik po przegrzaniu, zalaniu czy pracy poza zakresem.
Kiedy w zakładzie funkcjonuje jasna zasada: nie kręcimy śrubami kalibracyjnymi bez procedury, nie zmieniamy zakresów z poziomu panelu bez zgody automatyki, liczba „niewyjaśnionych” awarii gwałtownie spada.
Integracja czujników z systemami sterowania i nadrzędnymi
Sam czujnik to połowa sukcesu. Druga to sposób, w jaki sygnał trafia do PLC, DCS czy systemu SCADA i jak jest tam interpretowany.
Przy sygnałach analogowych 4–20 mA kluczowa jest poprawna separacja galwaniczna, ekranowanie przewodów oraz właściwe uziemienie. Pętla masy potrafi wygenerować „pływający” sygnał, który wygląda jak niestabilność procesu.
Protokół HART pozwala na diagnostykę i konfigurację po tej samej parze przewodów. W wielu zakładach nie wykorzystuje się tej funkcjonalności, a to najprostsza droga do zdalnej parametryzacji i odczytu błędów.
Przy interfejsach cyfrowych (Profibus, Profinet, Modbus, EtherNet/IP) ważne jest nie tylko okablowanie, ale także profil urządzenia i mapowanie zmiennych. Błędny typ danych lub skalowanie prowadzi do „dziwnych” wartości w sterowniku, mimo poprawnej pracy czujnika.
W systemach rozproszonych opłaca się standaryzować typy sygnałów i adresację. Mieszanka różnych interfejsów w jednym obszarze serwisu utrudnia diagnostykę i wydłuża czasy przestojów.
Parametryzacja i dokumentowanie nastaw czujników
Ten sam model czujnika może być skonfigurowany na dziesiątki sposobów: zakres, jednostki, filtry cyfrowe, logika alarmów. Brak dokumentacji nastaw szybko mści się przy wymianie lub aktualizacji oprogramowania.
Przy każdym uruchomieniu warto zapisać „zrzut” konfiguracji: plik z narzędzia producenta, raport z HART/Fieldbus lub chociaż arkusz z kluczowymi parametrami. Przy awarii zastępuje to długie „odtwarzanie z pamięci, jak to było ustawione”.
Filtry cyfrowe i uśrednianie trzeba dobierać do dynamiki procesu. Zbyt agresywne wygładzanie sprawia, że regulator reaguje z opóźnieniem, a zbyt małe – że system „widzi” każdy szum pochodzący z pompy czy mieszadła.
Przy pomiarach poziomu i przepływu istotne są także korekty geometryczne: współczynniki dla niestandardowych zbiorników, krzywe linearyzacji, kompensacje temperatury. Ich brak powoduje, że piękny wykres w SCADA ma mało wspólnego z rzeczywistą ilością produktu.
Diagnostyka zdalna i wykorzystanie danych z czujników
Nowoczesne przetworniki generują więcej informacji niż tylko wartość pomiaru. Kody błędów, trendy, liczniki przeciążeń są dobrą bazą do analizy stanu aparatury.
Jeżeli system zbiera te dane do bazy (historian, CMMS), można szukać powtarzalnych wzorców: np. zanik sygnału przy każdym starcie konkretnej pompy lub skok zerowego poziomu po każdym myciu CIP.
Prosty panel diagnostyczny w SCADA, pokazujący status komunikacji, ostatnie alarmy i temperaturę elektroniki, często wystarcza, aby technik na dyżurze wiedział, czy problem leży w procesie, czujniku czy w sieci.
Przy zdalnych obiektach (stacje uzdatniania, przepompownie) przydaje się możliwość zdalnego resetu, zmiany zakresu lub włączenia trybu serwisowego. Ogranicza to liczbę wyjazdów „na wszelki wypadek”.
Bezpieczeństwo funkcjonalne i role czujników w układach SIS
Czujniki użyte w pętli bezpieczeństwa (SIS) to inna kategoria niż te do zwykłej regulacji. Tu liczą się parametry SIL, PFH/PFD i architektura redundantna.
Producent powinien dostarczyć dane bezpieczeństwa i raport oceny (np. zgodnie z IEC 61508). Bez tego inżynier bezpieczeństwa nie jest w stanie poprawnie zwymiarować częstotliwości testów i prawdopodobieństwa uszkodzenia.
Częstym błędem jest „oszczędzanie” na czujniku w pętli ESD czy HIPPS, bo „przecież i tak mierzony jest ten sam parametr”. Tymczasem wymagane są zwykle dedykowane wejścia w systemie bezpieczeństwa i osobne procedury testów okresowych.
Przy projektach modernizacji trzeba jasno rozdzielić, które czujniki pracują jednocześnie na potrzeby regulacji i bezpieczeństwa, a które są zdublowane. Mieszanie funkcji bez analizy LOPA kończy się niejednoznaczną odpowiedzialnością przy incydencie.
Standardyzacja aparatury pomiarowej w zakładzie
Im szersza lista typów i producentów czujników, tym większe magazyny części, więcej wersji oprogramowania i procedur. Standaryzacja ogranicza ten chaos.
Praktyczne jest wprowadzenie „rodzin preferowanych”: np. dwa typy przetworników ciśnienia, dwa poziomu, trzy przepływomierzy, które pokrywają 80% zastosowań. Pozostałe stosuje się tylko z uzasadnieniem technicznym.
Standaryzacja obejmuje też złącza procesowe, zakresy sygnałów, rodzaj ekranowania kabli. Dzięki temu serwis ma mniejszą liczbę wariantów do opanowania i łatwiej diagnozuje problemy „po kablu”.
Przy nowych projektach opłaca się wymagać zgodności z listą zakładową już na etapie przetargu. Inaczej każdy dostawca pakietu technologicznego przywiezie „swoje ulubione” czujniki, a skutki zostaną w utrzymaniu ruchu na lata.
Migracja z aparatury analogowej na cyfrową
W wielu starszych zakładach wciąż dominują proste przetworniki 4–20 mA bez komunikacji dodatkowej. Przy modernizacji systemu sterowania pojawia się pokusa „od razu wejść w pełną cyfryzację”.
Bezpośrednia podmiana na urządzenia z protokołami szeregowych magistral polowych wymaga oceny istniejącego okablowania, przepustów i zapasu miejsca w szafach. Często rozsądniejsze jest przejście etapowe: najpierw HART, potem segmenty w pełni cyfrowe.
Migrację komplikuje też mieszanie czasów reakcji. Czujniki cyfrowe z zaawansowaną filtracją mogą mieć większe opóźnienie niż stare odpowiedniki. Przy szybkich pętlach regulacji ciśnienia czy przepływu jest to krytyczne.
Dobrą praktyką jest uruchamianie nowych czujników równolegle z dotychczasowymi przez pewien czas i porównanie trendów. Różnice ujawniają się dopiero przy nietypowych stanach przejściowych.
Typowe błędy montażowe i uruchomieniowe
Najczęstsze problemy nie wynikają z konstrukcji czujnika, ale z montażu. Zbyt długa kapilara narażona na słońce, brak odpowietrzenia przed kalibracją, odwrotne podłączenie przewodów impulsowych – to codzienność.
Przy przepływie krytyczne są odcinki prostujące przed i za przyrządem. Montaż tuż za kolanem, zaworem lub pompą generuje profile prędkości, których żaden algorytm nie skompensuje idealnie.
Poziom w zbiornikach bywa mierzony w miejscu, gdzie pracuje mieszadło lub gdzie spada strumień napełniający. W efekcie radar „widzi” raz piankę, raz lej po zrzucie, zamiast średniego poziomu medium.
Przy czujnikach ciśnienia na gazach błędem jest montaż w dolnych punktach instalacji, gdzie zbiera się kondensat. Z kolei na cieczach czujnik w najwyższym punkcie przewodu będzie rejestrował poduszki parowe, a nie realne ciśnienie słupa cieczy.
Uwzględnianie serwisu i dostępności już na etapie projektu
Czujnik zamontowany 8 metrów nad podłogą, bez pomostu i bez zaworu odcinającego, jest skazany na pracę „do pierwszej poważnej awarii”. Późniejsze dorabianie dostępu jest droższe niż właściwe zaprojektowanie miejsca pomiarowego.
Przy projektowaniu punktów pomiarowych opłaca się założyć, że czujnik będzie wymieniany w najgorszych warunkach: w nocy, w deszczu, przy zatrzymanej linii. Prosty zawór kulowy, króciec serwisowy czy odrobina przestrzeni na klucz mają wtedy duże znaczenie.
W układach z agresywnymi mediami dobrym rozwiązaniem jest przygotowanie by-passu lub zaślepek, które pozwalają odłączyć czujnik bez opróżniania całego ciągu. Skraca to przestoje i zmniejsza ryzyko pracy „w ciemno” na czas serwisu.
Ekonomika doboru: koszt zakupu kontra koszt życia urządzenia
Różnica ceny między „najtańszym z katalogu” a wersją przeznaczoną do trudnych warunków bywa niewielka wobec kosztu postoju linii. Mimo to decyzje zakupowe często są oparte wyłącznie na cenie zakupu.
Przy kluczowych pomiarach warto policzyć całkowity koszt posiadania: przewidywaną żywotność w danych warunkach, koszt kalibracji, czas i koszt wymiany, wpływ błędnego pomiaru na zużycie energii czy surowca.
Przykład z praktyki: wymiana tanich sond hydrostatycznych w osadnikach co kilka miesięcy przez korozję kabla kosztowała więcej niż jednorazowy zakup droższych wersji z kablem odpornym chemicznie i lepszym uszczelnieniem głowicy.
Proste zestawienie w arkuszu kalkulacyjnym – cena, średnia trwałość, liczba godzin przestoju na wymianę, koszt godziny linii – szybko pokazuje, gdzie cięcia budżetowe są pozorne.
Współpraca z dostawcą: od zamówienia po wsparcie serwisowe
Relacja z producentem lub integratorem czujników ma wpływ na realną dostępność części, czas reakcji przy problemach i jakość wsparcia technicznego.
Przy powtarzalnych aplikacjach dobrze jest wypracować wspólne „szablony doboru”: zestaw pytań o medium, temperaturę, ciśnienie, wymagania higieniczne, normy. Ogranicza to ryzyko, że w ferworze projektu coś istotnego zostanie pominięte.
W wielu przypadkach producent jest w stanie zaproponować modyfikacje wykonania (uszczelnienia, materiały, długość przewodów), które nie są widoczne w podstawowym katalogu, a znacząco zwiększają trwałość w konkretnej aplikacji.
Przy dużej liczbie urządzeń z jednego „rodziny” opłaca się umówić okresowe przeglądy z udziałem serwisu producenta. Pozwala to wychwycić serie wadliwe, błędy stosowania i potrzebę aktualizacji oprogramowania zanim pojawią się masowe awarie.
Rola prób terenowych i walidacji przed szerszym wdrożeniem
Nowy typ czujnika, nawet renomowanej marki, nie powinien trafiać od razu do wszystkich newralgicznych punktów. Najpierw potrzebna jest pilotażowa instalacja w 1–2 miejscach.
Okres kilku miesięcy eksploatacji w rzeczywistych warunkach pokazuje, jak urządzenie znosi mycie, wibracje, zmiany temperatury i typowe „złe nawyki” obsługi. Dane z tego okresu są bardziej wartościowe niż najgrubszy katalog.
Walidacja powinna obejmować nie tylko zgodność odczytu z referencją, ale też zachowanie w sytuacjach nietypowych: przy zaniku zasilania, krótkotrwałych przeciążeniach, błędach komunikacji czy awariach zasilania 24 V.
Dopiero po takim sprawdzeniu ma sens podejmowanie decyzji o standaryzacji danego typu czujnika w całym zakładzie lub w danej linii technologicznej.
Najczęściej zadawane pytania (FAQ)
Jaki czujnik wybrać: ciśnienia, poziomu czy przepływu?
Najpierw trzeba nazwać parametr, który faktycznie jest potrzebny do sterowania procesem: ciśnienie, poziom, przepływ objętościowy, przepływ masowy lub różnica ciśnień. Nie próbuje się „przeliczać” poziomu z ciśnienia w rurociągu ani przepływu z przypadkowej różnicy ciśnień bez znajomości charakterystyki instalacji.
Dla prostych aplikacji wodnych zwykle wystarczą standardowe czujniki ciśnienia (0–6/10 bar), sondy hydrostatyczne do poziomu i klasyczne przepływomierze różnicowo‑ciśnieniowe lub turbinowe. W procesach chemicznych, tam gdzie medium jest agresywne lub toksyczne, częściej stosuje się przetworniki z separatorami membranowymi, specjalnymi materiałami i przepływomierze masowe.
Jak dobrać zakres pomiarowy czujnika ciśnienia lub poziomu?
Zakres powinien obejmować typową pracę procesu z zapasem, tak aby instalacja wykorzystywała mniej więcej 60–80% skali. Wtedy pomiar jest jednocześnie bezpieczny (nie dobijamy do końca zakresu) i wystarczająco „gęsty” do sterowania.
Sprawdza się też przeciążenie dopuszczalne i ciśnienie rozerwania. Sporadyczne piki nie mogą przekraczać wartości overload, a scenariusz awaryjny nie może zbliżać się do burst pressure, zwłaszcza gdy czujnik pracuje w pętli bezpieczeństwa.
Czym różni się pomiar do monitoringu od pomiaru do bezpieczeństwa (SIL)?
W monitoringu informacyjnym liczy się przede wszystkim stabilność i powtarzalność. Można zaakceptować większy błąd, jeśli czujnik jest tani, łatwo dostępny i nie wymaga częstej kalibracji.
W pętlach bezpieczeństwa (SIL) priorytetem jest niezawodność, przewidywalny sposób uszkodzenia i odporność na przeciążenia. Takie czujniki zwykle mają certyfikaty SIL, rozbudowaną autodiagnostykę, często pracują w redundancji (2oo3, 1oo2) i mają wyższe wymagania co do testów okresowych.
Jaka dokładność czujnika jest potrzebna w typowej instalacji przemysłowej?
W wielu układach wodnych i prostych aplikacjach orientacyjny błąd rzędu 1–2% pełnej skali jest całkowicie wystarczający, jeśli pomiar służy głównie do wizualizacji lub miękkiej regulacji. Kluczowe, by parametr nie „odpływał” w czasie, czyli żeby dryft był mały.
W procesach wymagających precyzji, np. dozowanie chemikaliów czy bilanse masowe, stosuje się przetworniki o błędzie 0,1% FS lub lepszym. Trzeba sprawdzić, czy producent podaje błąd względem pełnej skali, czy względem aktualnego odczytu – przy małych wartościach różnica jest bardzo istotna.
Jak dobrać czujnik do agresywnych mediów i instalacji chemicznych?
Najpierw określa się temperaturę, ciśnienie i skład medium (kwasy, zasady, rozpuszczalniki, zawiesiny). Od tego zależy wybór materiału części zwilżanych: stal 316L, Hastelloy, tytan, tantal, powłoki PTFE/PFA lub zastosowanie separatora membranowego.
Przy wysokiej temperaturze i ciśnieniu stosuje się separatory z kapilarami, które odsuwają elektronikę od gorącej strefy. W strefach Ex czujnik musi mieć odpowiednie dopuszczenia ATEX, a przy funkcjach safety – dodatkowo certyfikowany poziom SIL.
Po czym poznać, że czujnik jest wystarczająco „szybki” do mojego procesu?
Porównuje się czas odpowiedzi czujnika (stałą czasową) z dynamiką procesu. Jeśli ciśnienie lub przepływ zmieniają się w milisekundach (np. prasa hydrauliczna, szybkie zawory), czujnik o dużej bezwładności pokaże jedynie „wygładzony” obraz i utrudni strojenie regulatora PID.
W wolnych układach wodnych lepszy bywa czujnik z lekkim tłumieniem mechanicznym lub elektronicznym, który redukuje krótkie piki i szum, ułatwiając stabilną regulację. Gdy sterownik „goni” za każdym mikro‑skokiem, pojawiają się oscylacje i niepotrzebne zużycie armatury.
Jakie są najczęstsze błędy przy wyborze czujnika ciśnienia, poziomu i przepływu?
Najpoważniejsze błędy wynikają z wyboru niewłaściwego parametru pomiaru, np. liczenie poziomu z ciśnienia w linii zasilającej zbiornik o zmiennych stratach przepływu. Dane przestają wtedy mieć sens, choć sam czujnik działa poprawnie.
Inne typowe problemy to: zbyt wąski zakres (ciągłe przeciążenia), ignorowanie przeciążenia dopuszczalnego i ciśnienia rozerwania, dobór nieodpornego materiału do agresywnego medium oraz pomijanie wymagań ATEX/SIL w aplikacjach wysokiego ryzyka.
Źródła informacji
- IEC 61508: Functional safety of electrical/electronic/programmable electronic safety-related systems. International Electrotechnical Commission (2010) – Podstawowa norma SIL i pętle bezpieczeństwa w systemach przemysłowych
- IEC 61511: Functional safety – Safety instrumented systems for the process industry sector. International Electrotechnical Commission (2016) – Wymagania dla SIS w przemyśle procesowym, dobór czujników safety
- Measurement and Control Basics. International Society of Automation (2016) – Wprowadzenie do pomiaru ciśnienia, poziomu, przepływu i pętli regulacji
- Flow Measurement Engineering Handbook. McGraw-Hill (1996) – Metody pomiaru przepływu, kryzy, wpływ gęstości i lepkości medium
- Pressure Sensor Technology Handbook. Elsevier (2006) – Budowa i parametry czujników ciśnienia, zakres, przeciążenie, burst pressure
- Level Measurement Handbook. Emerson – Przegląd technik pomiaru poziomu, dobór do zbiorników i mediów procesowych
