Dlaczego kondensatory elektrolityczne puchną i jak przedłużyć im życie

Po co w ogóle patrzeć na kondensatory elektrolityczne

Osoba, która pierwszy raz widzi spuchnięte kondensatory w zasilaczu albo na płycie głównej, zwykle myśli o „wybuchu” lub „przepięciu w sieci”. W praktyce za większość awarii odpowiada zestaw powtarzalnych czynników: ciepło, zbyt duże tętnienia prądu, kiepski dobór elementu i brak zapasu parametrów. Świadome podejście do kondensatorów elektrolitycznych pozwala uniknąć kosztownych awarii, skrócić czas diagnozy usterek i realnie wydłużyć życie urządzeń – od zasilaczy LED, przez routery, po wzmacniacze audio.

Aby zrozumieć, dlaczego kondensatory elektrolityczne puchną i jak temu przeciwdziałać, trzeba zajrzeć odrobinę „do środka” – do ich budowy, chemii i typowych warunków pracy. Potem można przejść do praktyki: jak je dobierać, gdzie ich nie stawiać na PCB, które serie i typy wybierać oraz jak obchodzić się z nimi przy naprawach.

Czym jest kondensator elektrolityczny i dlaczego jest tak wrażliwy

Budowa i różnice względem innych kondensatorów

Kondensator to element, który gromadzi energię w polu elektrycznym pomiędzy dwiema okładkami przewodzącymi oddzielonymi dielektrykiem. W praktyce najczęściej interesuje nas jego pojemność (w faradach), napięcie pracy oraz zachowanie przy prądzie zmiennym: ESR, ESL i stabilność w funkcji częstotliwości.

Kondensator elektrolityczny jest specjalnym przypadkiem kondensatora, w którym jedna z okładek jest bardzo cienką warstwą tlenku aluminium lub tlenku tantalu, a druga jest tworzoną chemicznie „okładką” z elektrolitu. Dzięki temu można uzyskać dużą pojemność przy stosunkowo małej objętości. Ceną za to są: polaryzacja, wrażliwość na temperaturę, starzenie się elektrolitu i ryzyko uszkodzeń mechaniczno-chemicznych.

Typowy aluminiowy elektrolit składa się z:

• paska folii aluminiowej z wytworzonym tlenkiem (anoda),
• przekładki papierowej nasączonej elektrolitem,
• drugiego paska folii (katoda),
• zwiniętego „karkasu” zamkniętego w aluminiowej puszce z gumowym korkiem i naciętym „krzyżem” na górze (zawór bezpieczeństwa).

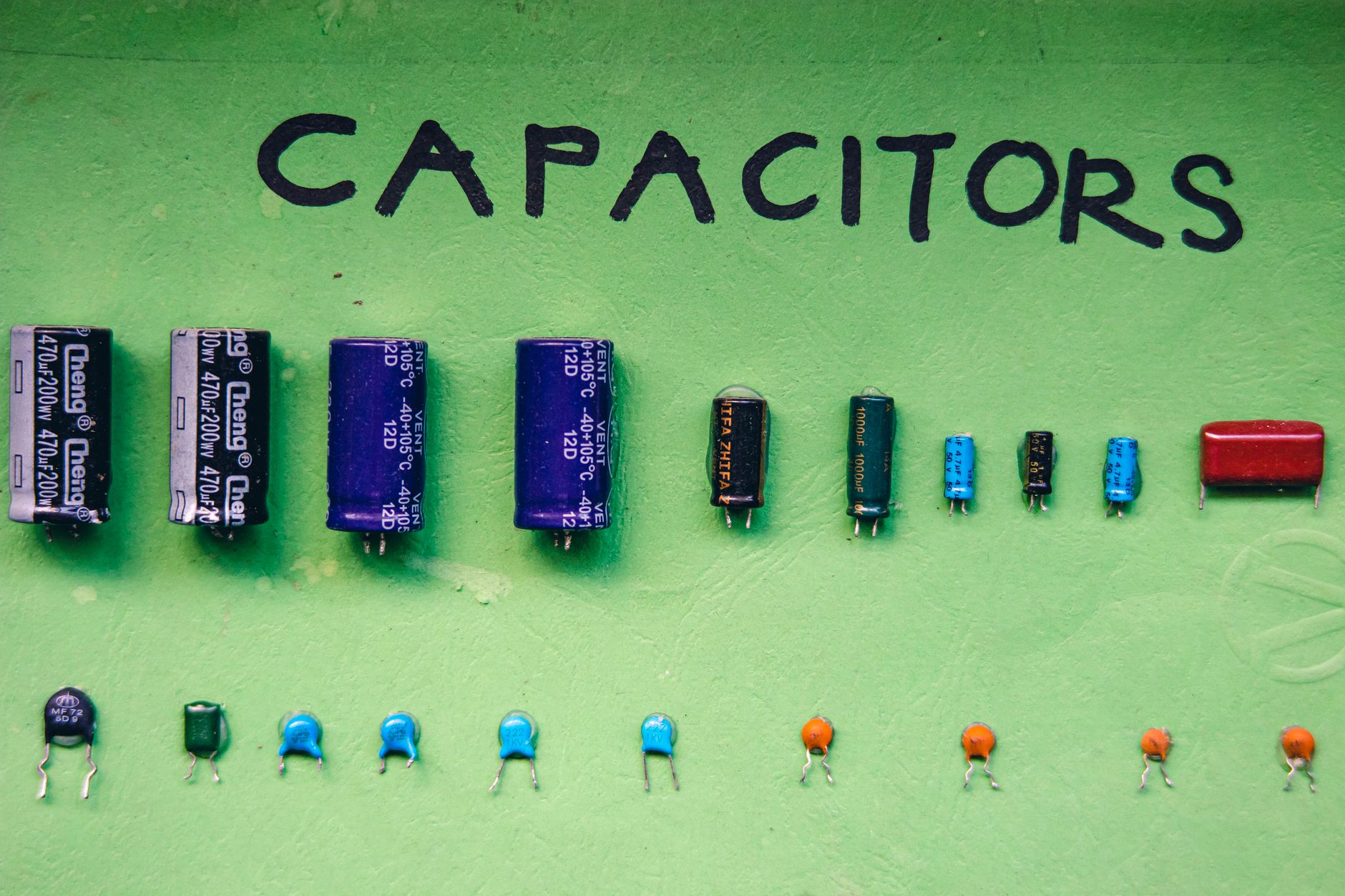

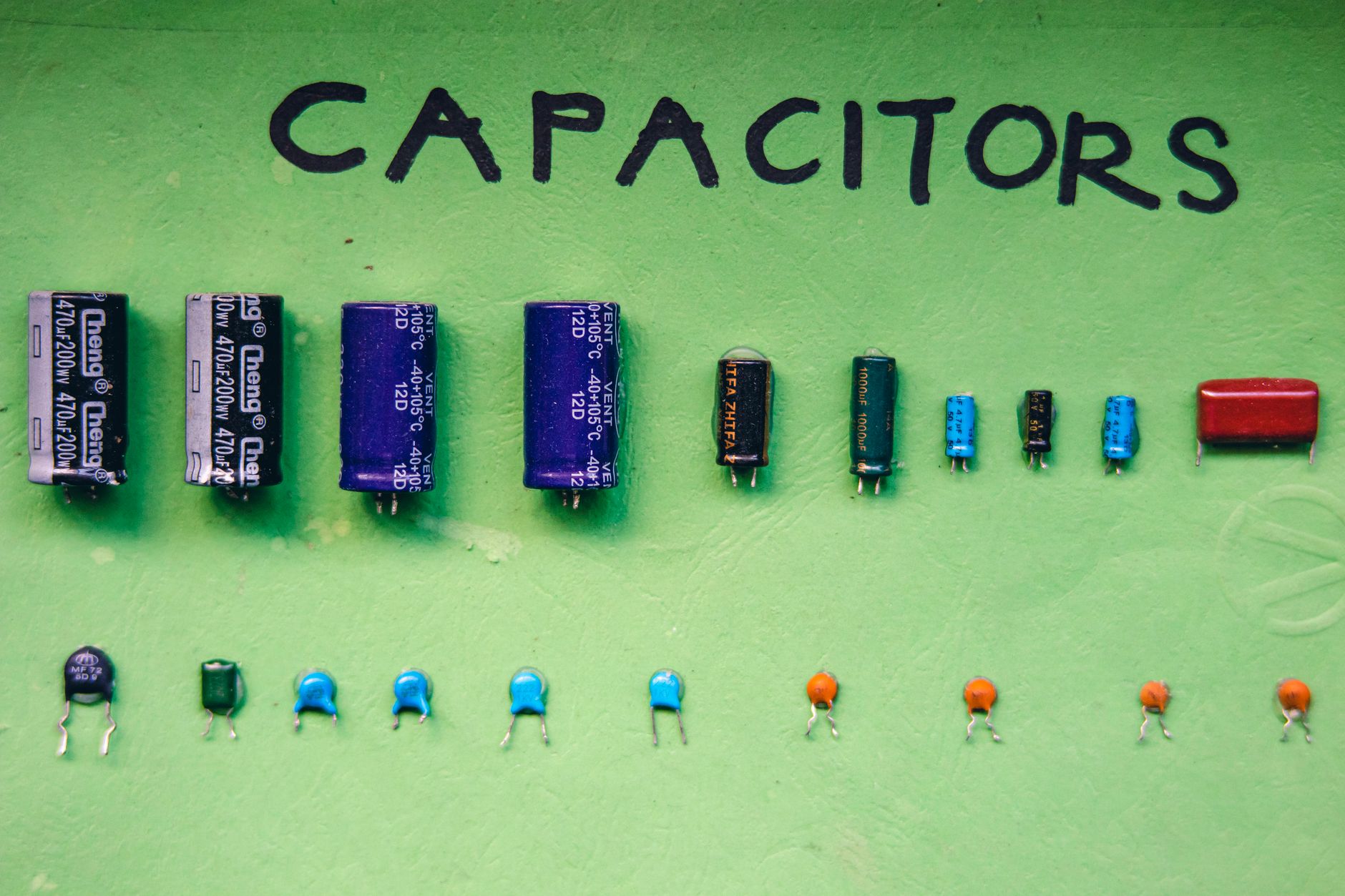

W porównaniu z kondensatorami ceramicznymi czy foliowymi, elektrolityczne oferują wielokrotnie większą pojemność w tej samej objętości, ale:

• są wrażliwe na polaryzację (odwrotne podłączenie prowadzi do szybkiego zniszczenia),
• mają wyższy ESR i większe straty mocy zamieniające się w ciepło,
• starzeją się – elektrolit wysycha, parametry się pogarszają.

Mit kontra rzeczywistość: często powtarza się, że „elektrolity są z natury kiepskie, więc lepiej ich unikać”. Prawdziwe jest coś innego – elektrolit jest świetnym narzędziem, ale trzeba go używać tam, gdzie ma sens (filtracja przy niskich częstotliwościach, magazynowanie energii) i zabezpieczyć warunki pracy. W wielu aplikacjach po prostu nie ma innego tak taniego i pojemnego rozwiązania.

Co w środku naprawdę „puchnie”

Spuchnięcie kondensatora to zewnętrzny objaw tego, co dzieje się w środku obudowy. Nie „puchnie” ani folia, ani obudowa jako taka, tylko rośnie ciśnienie gazów powstających z elektrolitu. To efekt nieodwracalnych reakcji chemicznych spowodowanych wysoką temperaturą, zbyt dużym napięciem lub prądem tętnień.

W środku zachodzą m.in. reakcje rozkładu rozpuszczalników organicznych w elektrolitach. Produkty tych reakcji (głównie gazy) zwiększają ciśnienie w puszce. Obudowa kondensatora jest celowo osłabiona – na górze ma nacięcia w kształcie krzyża lub litery „T”. To zawór bezpieczeństwa: gdy ciśnienie rośnie ponad bezpieczny poziom, aluminiowa pokrywa odkształca się, a szczelina zaczyna się otwierać. W pierwszej fazie widoczny jest delikatny „garb”, potem rozchodzą się nacięcia i elektrolyt może wyciekać.

Dlatego charakterystyczny obrazek „kwiatka” na czubku kondensatora jest sygnałem, że kondensator przekroczył swoje granice pracy. Gdy elektrolit częściowo lub całkowicie wyparuje, rośnie ESR, spada pojemność, pojawiają się w układzie duże tętnienia napięcia. Z czasem zasilacz może zacząć piszczeć, komputer – zawieszać się lub losowo resetować, a wzmacniacz – buczeć i tracić moc.

Mit o napięciu a rzeczywiste przyczyny uszkodzeń

Często powtarzany mit brzmi: „kondensator puchnie od zbyt wysokiego napięcia”. Oczywiście jednorazowe znaczne przekroczenie napięcia znamionowego może mechanicznie i elektrycznie zniszczyć kondensator. Jednak w ogromnej liczbie przypadków elektrolit nie zdycha przez krótkotrwałe szpilki napięciowe, tylko przez chronicznie złe warunki pracy: wysoką temperaturę otoczenia, zbyt duży prąd tętnień i niewystarczający zapas napięcia (np. 10 V na linii 9–10 V w przetwornicy).

Wyobraź sobie kondensator 16 V pracujący przez lata na napięciu 12 V w zasilaczu impulsowym, zamknięty tuż obok gorącego radiatora. Nominalnie wszystko „jest w normie”, ale w środku panuje stale wysoka temperatura, elektrolit slowly się rozkłada, wytwarza gazy i podnosi ciśnienie. Po kilku tysiącach godzin pracy pojawia się garb na czubku kondensatora. To nie „jedno przepięcie z sieci” go zabiło, tylko długotrwałe przegrzewanie.

Główne przyczyny puchnięcia kondensatorów – chemia, ciepło i prąd

Temperatura jako główny zabójca elektrolitów

Ciepło przyspiesza wszystkie procesy chemiczne. Kondensator elektrolityczny to w praktyce szczelnie zamknięty, działający przez lata „reaktor chemiczny”, w którym elektrolit i warstwa tlenku ulegają powolnym zmianom. Im wyższa temperatura, tym szybciej postępuje degradacja.

Producenci kondensatorów podają typowy parametr: trwałość przy danej temperaturze (np. 2000 h przy 105°C). To nie znaczy, że po 2000 godzinach kondensator „wybuchnie”. Oznacza to, że po takim czasie pracy przy określonych warunkach parametry (pojemność, ESR, upływność) pozostaną w granicach normy katalogowej. Przyjmuje się uproszczoną regułę: każde obniżenie temperatury pracy o około 10°C podwaja przewidywaną żywotność kondensatora. Nie jest to ścisłe prawo fizyczne, ale wystarczająco dobre przy projektowaniu zasilaczy.

Przykład praktyczny: kondensator oznaczony jako 2000 h/105°C pracujący realnie w temperaturze 65°C może wytrzymać kilkadziesiąt tysięcy godzin. Ten sam kondensator dociśnięty do radiatora, gdzie ma 95–100°C, „zestarzeje się” w kilka tysięcy godzin. Pozornie podobne urządzenia mogą mieć więc radykalnie różny czas życia, tylko dlatego że producent inaczej rozwiązał kwestię chłodzenia i odległości od źródeł ciepła.

Mit kontra rzeczywistość: użytkownicy lubią obwiniać „napięcie z sieci” za spuchnięte kondensatory w zasilaczach komputerowych. Tymczasem częściej winna jest temperatura w obudowie – zasilacz upchnięty w ciasnej szafce, z zakurzonym wentylatorem i pracujący non stop. Napięcie w gniazdku bywa przeciętne, ale lokalne warunki termiczne – bardzo złe.

ESR kondensatora i prąd tętnień – co naprawdę grzeje puszkę

Drugim kluczowym czynnikiem jest prąd tętnień (ripple current). W każdej przetwornicy impulsowej kondensator nie tylko „siedzi” pod stałym napięciem, ale przewodzi pulsujący prąd, który ładuje i rozładowuje go w rytm przełączania tranzystorów. Ten prąd powoduje straty mocy w wewnętrznej rezystancji kondensatora – ESR (Equivalent Series Resistance).

W praktyce ESR można traktować jak mały, ukryty rezystor w szereg z idealnym kondensatorem. Gdy płynie przez niego prąd tętnień, wydziela się ciepło: P ≈ I² × ESR. Im większy prąd i ESR, tym bardziej kondensator się nagrzewa. Nagrzanie przyspiesza starzenie elektrolitu, rośnie ESR… i spirala się zamyka.

Wraz z wiekiem kondensatora elektrolit wysycha, zmienia się struktura papieru i warstwy tlenku, co powoduje wzrost ESR. Dlatego kondensator wydaje się „jeszcze żyć” pojemnościowo (miernik pojemności pokazuje coś w okolicach nominalnej wartości), a urządzenie mimo to zachowuje się niestabilnie. Pod obciążeniem układ ma duże tętnienia napięcia, bo rosnący ESR powoduje większe spadki napięcia na kondensatorach.

W zasilaczach impulsowych sekcje wyjściowe często używają kondensatorów Low ESR, zaprojektowanych do pracy z dużymi tętnieniami. Zastąpienie ich zwykłymi kondensatorami ogólnego przeznaczenia przy naprawie to prosta droga do szybkiego powtórnego puchnięcia. Element niby pasuje po pojemności i napięciu, ale ma zbyt wysoki ESR, więc się grzeje, gazuje i „odchodzi” zdecydowanie szybciej.

Przekroczenie parametrów a błędy aplikacji

Mit: „kondensator wybuchł, bo był słabej jakości”. Jakość i renoma producenta mają znaczenie, ale bardzo często kluczowe są warunki, w jakich projektant kazał temu kondensatorowi pracować. Zbyt mały zapas napięcia, brak marginesu temperaturowego, użycie kondensatora 85°C „bo tańszy”, źle dobrany typ (zwykły zamiast Low ESR) – to proste przepisy na przedwczesne puchnięcie, nawet jeśli użyto przyzwoitej marki.

Często można spotkać konstrukcje, gdzie kondensator 16 V pracuje na linii 12 V w przetwornicy, z tętnieniami dochodzącymi do okolic 1–2 Vpp i temperaturą obudowy sięgającą 80–90°C. Z punktu widzenia katalogu – dopuszczalne warunki, ale bez żadnego zapasu. Gdy urządzenie trafi do gorącej szafy telekomunikacyjnej lub stoi na nasłonecznionym parapecie, margines bezpieczeństwa wyparowuje. Kondensator z końca „tolerancji produkcyjnej” może nie wytrzymać deklarowanego okresu.

Dlatego przy analizie awarii kondensatorów trzeba rozsądnie dzielić winę między jakość elementu a projekt. Wielu producentów taniej elektroniki celowo wybiera kondensatory z krótką przewidywaną żywotnością w trudnych miejscach, bo sprzęt ma przeżyć gwarancję, a nie 20 lat pracy. Jeśli ktoś uruchamia z takim sprzętem warsztat, powinien liczyć się z rutynowymi wymianami elektrolitów po kilku latach.

Błędy projektowe i konstrukcyjne, które skracają życie kondensatorów

Zbyt mały zapas napięcia i temperatury roboczej

Przy projektowaniu zasilacza lub płytki z przetwornicą kluczowe wyzwanie to dobranie kondensatora, który przeżyje planowany czas eksploatacji. Nie da się tego zrobić, jeśli napięcie pracy kondensatora tylko symbolicznie przewyższa napięcie w układzie, a temperatura w pobliżu sięga granic oznaczeń na obudowie.

Bezpieczna praktyka dla linii DC wygląda mniej więcej tak:

• na linii 5 V – kondensatory 10 V lub 16 V,
• na linii 12 V – kondensatory 25 V,
• na linii 19 V (laptopy) – kondensatory 25 V lub 35 V, w zależności od topologii.

Niewielkie szpilki i oscylacje napięcia nie zbliżają się wtedy tak szybko do granicy wytrzymałości dielektryka. Równie ważny jest wybór temperatury: w okolicach gorących elementów, takich jak MOSFET-y przetwornicy, diody Schottky’ego czy transformatory, stosuje się kondensatory 105°C, o wysokiej deklarowanej trwałości. Kondensator 85°C przy radiatorze to prośba o „kwiatki” na puszce po paru tysiącach godzin.

Należy też odróżnić temperaturę otoczenia od temperatury samego kondensatora. Jeśli płytka ma 60°C w pobliżu radiatora, to kondensator obciążony prądem tętnień może mieć miejscowo znacznie więcej. Dopiero pomiar termometrem kontaktowym lub kamerą termowizyjną daje realny obraz sytuacji.

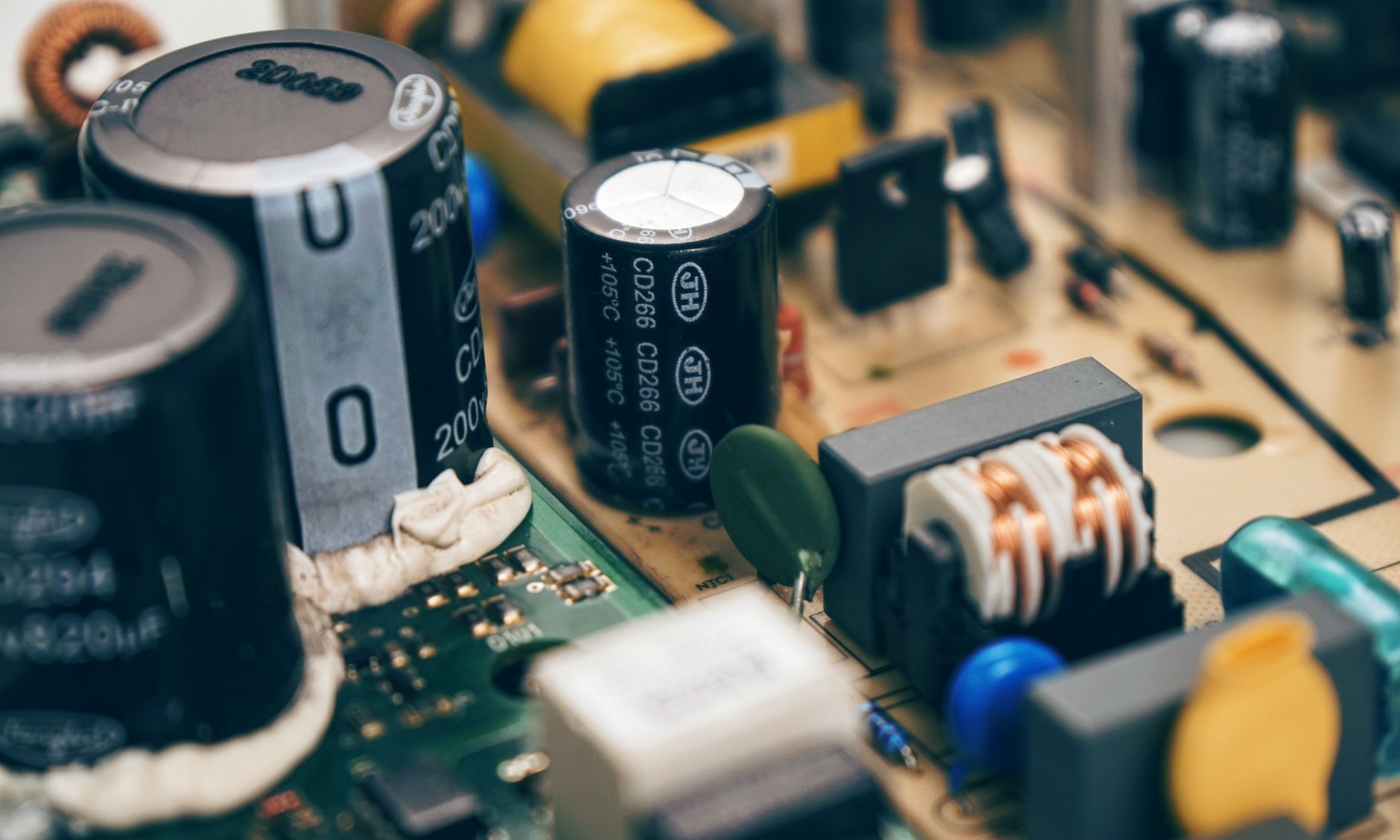

Zła lokalizacja kondensatorów na PCB i brak chłodzenia

Nawet dobrze dobrany kondensator można zabić, stawiając go w złym miejscu. Typowe grzechy projektowe:

• kondensatory bezpośrednio przy dużych radiatorach,
• kondensatory powietrzem „zasłonięte” przez wysokie elementy (transformatory, dławiki),
• brak otworów wentylacyjnych nad zasilaczem lub sekcją VRM,
• ślepe zaułki powietrzne w obudowie, gdzie gorące powietrze nie ma jak uciec.

Przy zasilaczach z wentylatorem dochodzi jeszcze kwestia kierunku przepływu powietrza. Kondensator ustawiony „pod wiatrakiem” po chłodniejszej stronie obiegu będzie miał zupełnie inne warunki niż ten ściśnięty pomiędzy radiatorem a transformatorem w strefie gorącego wywiewu. Na wielu płytach widać prosty błąd: sekcja z najciężej pracującymi kondensatorami ląduje dokładnie w miejscu, gdzie powietrze praktycznie stoi.

Projektując lub przerabiając urządzenie, dobrze jest popatrzeć na nie jak na obudowę z cyrkulacją, a nie tylko schemat elektryczny. Czasem przesunięcie kondensatora o centymetr dalej od radiatora, dodanie kilku otworów w pokrywie czy zmiana orientacji płytki (pion/poziom) robią więcej dla żywotności niż wymiana na „lepszą markę”. Mit, że „jak dam japońskie kondensatory, to mogę je postawić gdziekolwiek”, szybko się weryfikuje w gorących zasilaczach LED czy wzmacniaczach audio upchniętych w ciasnych skrzynkach.

Przy serwisie domowej elektroniki można to wykorzystać. Jeśli na PCB jest trochę luzu, opłaca się przy wymianie lekko odgiąć nowy kondensator od radiatora, wydłużyć mu wyprowadzenia o kilka milimetrów albo obrócić tak, by miał „widok” na strumień powietrza z wentylatora. Nie wygląda to tak elegancko jak idealnie pionowa bateria elektrolitów, ale znacząco zmniejsza temperaturę ich pracy.

W urządzeniach pracujących ciągle – routerach, rejestratorach CCTV, zasilaczach do automatyki – dbałość o chłodzenie przekłada się wprost na to, czy wymiana kondensatorów będzie potrzebna po trzech czy po dziesięciu latach. Kurz na wlotach, zamknięcie sprzętu w szafce bez przewiewu i dokładanie kolejnych „cegiełek” ciepła obok siebie to przepis na serię spuchniętych puszek, nawet jeśli producent na starcie nie oszczędzał na częściach.

Niedoszacowanie prądu tętnień i przegrzewanie wewnętrzne

Katalogi kondensatorów podają zwykle osobno napięcie pracy i dopuszczalny prąd tętnień. Ten drugi parametr bywa ignorowany przez mniej doświadczonych projektantów, bo na schemacie „wszystko jest DC”, a szczegóły impulsów giną w uproszczeniu. Efekt: kondensator wytrzymuje elektrycznie, ale fizycznie gotuje się od środka, bo prąd ładowania i rozładowania jest za duży dla jego ESR i konstrukcji.

Typowa pułapka to zasilacze LED, gdzie niewielki kondensator na wyjściu przetwornicy musi filtrować prąd impulsowy o dużym tętnie przy kilkudziesięciu kilohercach. Na pierwszy rzut oka 1000 µF/25 V „z marketu” wygląda tak samo jak markowy Low ESR. Różnica pojawia się po roku pracy: tani element ma już wyraźnie spuchniętą górę, czasem wyciek, a układ zaczyna migotać. Prąd tętnień był dla niego zwyczajnie za duży.

Doświadczone firmy zasilaczowe sprawdzają w notach aplikacyjnych kontrolerów impulsowych sugerowaną wartość prądu ripple i dobierają kondensator z zapasem – zwykle ×1,5–2 względem obliczonego maksimum. Jeśli z obliczeń i pomiarów wychodzi 0,8 A ripple, na PCB ląduje kondensator z katalogowym dopuszczalnym ripple rzędu 1,5 A, a nie 0,9 A „bo wystarczy”. Przy okazji pozwala to skompensować starzenie, bo ESR z czasem rośnie, a więc rosną również straty cieplne.

W praktyce serwisowej objawia się to tak, że z kilku równoległych kondensatorów na wyjściu przetwornicy szybciej pada ten o najwyższym ESR (często zamiennik wstawiony przy wcześniejszej naprawie). Nawet jeśli pojemność jeszcze „trzyma”, wyższe straty na ESR powodują lokalne przegrzanie i przyspieszony rozkład elektrolitu. Kto naprawia zasilacze hurtowo, ten wie, że kondensator, który pracował z zapasem prądu tętnień, starzeje się znacznie łagodniej.

Miniaturyzacja za wszelką cenę i „upchanie” na PCB

Producentom sprzętu zależy na małych obudowach. Dla kondensatorów elektrolitycznych to zła wiadomość, bo pojemność, dopuszczalny ripple i żywotność są wprost powiązane z objętością elementu. Cienka, wysoka „puszka” 1000 µF/16 V może mieć zupełnie inne parametry niż gruby, niski kondensator o tych samych wartościach, ale większej objętości.

Mit bywa taki: skoro na obudowie jest ta sama pojemność i napięcie, to „w środku” też musi być to samo. W rzeczywistości producent może zastosować cieńszy papier, inną geometrię zwijki, bardziej agresywny elektrolit, żeby zmieścić się w mniejszej obudowie. Taki element jest bardziej podatny na przegrzanie i zwykle ma niższy dopuszczalny prąd tętnień oraz krótszą deklarowaną żywotność.

Na płytach głównych komputerów dobrze to widać: obok procesora, gdzie miejsca jest mało, stoją wąskie, wysokie kondensatory, często zestawione w szeregi po kilka sztuk równolegle. Mają okrojony margines chłodzenia, bo otaczają je radiator CPU, cewki i złącza. W zasilaczach ATX z kolei można znaleźć kondensatory pierwotnej strony o sporej średnicy – tam gdzie jest luz, wstawia się większe „puszki”, bo dłużej wytrzymują wysokie napięcia i temperaturę.

Jeśli ktoś przerabia zasilacz lub modernizuje starsze urządzenie, rozsądniej jest czasem zastosować większy kondensator (fizycznie) tej samej pojemności i napięcia, niż „nowoczesny, malutki” zamiennik o minimalnych gabarytach. Mniej spektakularnie wygląda, ale w realnych warunkach ma większy zapas termiczny i lepiej znosi obciążenia dynamiczne.

Dobór kondensatorów w układach o dużej dynamice obciążenia

Nowoczesne procesory, układy FPGA czy układy RF potrafią w ułamku milisekundy zmienić pobór prądu z kilkuset miliamperów na kilka amperów. Sekcja zasilania (VRM) musi za tym nadążyć, a kondensatory są pierwszą linią obrony. Zbyt mała liczba kondensatorów wyjściowych lub niewłaściwy typ powodują, że przetwornica działa na granicy stabilności, a elektrolity dostają „w kość” przy każdej gwałtownej zmianie obciążenia.

W takich sytuacjach nie wystarczy „dać dużą pojemność”. Niezbędne jest dobranie mieszanki:

• elektrolity Low ESR lub kondensatory polimerowe do przenoszenia sporego prądu tętnień,
• kondensatory ceramiczne blisko pinów zasilania dla bardzo szybkich skoków prądu,
• większe elektrolity w pewnej odległości jako „magazyn energii” przy niższych częstotliwościach.

Gdy zignoruje się dynamikę obciążenia i zastosuje jedynie kilka dużych elektrolitów o przeciętnym ESR, powstaje układ, który na papierze wygląda dobrze, a w rzeczywistości pracuje niestabilnie i przegrzewa kondensatory przy każdym „szarpnięciu” prądu. Puchnięcie jest wtedy już tylko kwestią czasu.

Zasilacze impulsowe, płyty główne i „plaga kondensatorów” – co tu się wydarzyło

Krótka historia „plagi kondensatorów” z przełomu wieków

Na przełomie lat 90. i 2000. pojawiło się zjawisko, które użytkownicy komputerów zapamiętali jako masową falę spuchniętych kondensatorów na płytach głównych i w zasilaczach ATX. Płyty potrafiły padać po dwóch, trzech latach pracy, z całymi szeregami elektrolitów wyglądających jak małe granaty – wybrzuszona góra, ślady wycieku brunatnej cieczy, czasem nawet rozerwana obudowa.

Popularne było wyjaśnienie, że „Chińczycy robili złe kondensatory” lub że „zachodni producenci specjalnie psuli sprzęt”. Historia jest bardziej przyziemna: kilka firm zastosowało niedopracowaną chemię elektrolitu, częściowo skopiowaną z cudzych technologii, bez pełnego zrozumienia procesu stabilizacji. Rezultat – elektrolity zbyt agresywne chemicznie, które przy normalnych temperaturach pracy generowały nadmiar gazów i szybko degradowały warstwę tlenku.

To chemiczne potknięcie nałożyło się na agresywną miniaturyzację i przechodzenie płyt głównych na coraz wyższe pobory prądu przez CPU. Sekcje VRM zaczęły pracować bliżej 100 A szczytowego prądu przy wysokich częstotliwościach przełączania, a kondensatory Low ESR stały się szczególnie obciążonym elementem układu. Słaby elektrolit w takim środowisku miał małe szanse na długą karierę.

Dlaczego „plaga” ujawniła się głównie na płytach głównych

Płyty główne PC okazały się idealnym „laboratorium problemów”. Po pierwsze, sekcje zasilania CPU i pamięci są bardzo czułe na jakość filtracji – wzrost ESR szybko przekłada się na niestabilność systemu, zawieszanie, błędy pamięci. Po drugie, płyty pracują często w obudowach z przeciętnym przepływem powietrza: zakurzony wentylator, brak wlotów, komputery ustawione w zabudowanych biurkach.

Inna sprawa to gęstość upakowania elementów. Wokół gniazda procesora niewiele jest miejsca, więc kondensatory ustawiano ciasno między cewkami, radiatorami i złączami. Ciepło z CPU i sekcji VRM słabo się rozpraszało, a lokalna temperatura powietrza była wyraźnie wyższa niż w reszcie obudowy. Kondensatory pracowały więc często w temperaturze bliższej 80–90°C, mimo że „w pokoju było chłodno”.

W tym kontekście mit „złe napięcie zasilacza zabiło płytę” wypada słabo. Owszem, tanie zasilacze z dużymi tętnieniami potrafią przyspieszyć zużycie kondensatorów na płycie, ale głównym problemem tamtego okresu była kombinacja: niedopracowany elektrolit, wysoka temperatura, duży prąd tętnień i projekt sekcji VRM bez wystarczającego zapasu.

Jak reagowali producenci – od zmiany chemii po polimery

Gdy skala awarii stała się oczywista, renomowane firmy kondensatorowe poprawiły receptury elektrolitów, zwiększyły kontrolę nad procesem uszczelniania puszek i zoptymalizowały serie Low ESR właśnie pod kątem pracy w VRM i przetwornicach. Jednocześnie ceny kondensatorów polimerowych zaczęły spadać, co otworzyło drogę do ich szerokiego zastosowania w sekcjach o najwyższych wymaganiach.

Kondensatory polimerowe (często w obudowach cylindrycznych podobnych do elektrolitów) mają bardzo niski ESR i znacznie mniejszą zależność parametrów od temperatury. Nie zawierają ciekłego elektrolitu w klasycznym sensie, więc nie wysychają tak jak tradycyjne „puszki”. Mogą jednak ulec innym formom degradacji, przede wszystkim termicznej i mechanicznej, ale zjawisko spektakularnego puchnięcia praktycznie nie występuje.

Producenci płyt głównych szybko zaczęli chwalić się „all solid capacitors” w sekcjach procesora i pamięci. To nie był tylko chwyt marketingowy – przejście na polimery znacząco ograniczyło ryzyko awarii związanych z ESR i przegrzewaniem, nawet przy wyższych częstotliwościach przetwornic i większych gęstościach prądu. W mniej newralgicznych miejscach nadal stosuje się klasyczne elektrolity, ale na ogół lepszej jakości i z większym zapasem parametrów niż w czasach „plagi”.

Zasilacze ATX i inne przetwornice – typowe miejsca „kopcących się” puszek

W zasilaczach komputerowych elektrolity po stronie wtórnej odpowiadają za filtrowanie napięć 3,3 V, 5 V i 12 V, często z kilku równoległych gałęzi. Najbardziej obciążone są zwykle kondensatory na linii 12 V, bo współczesne komputery, karty graficzne i dyski korzystają głównie z tego napięcia, a niższe wartości generowane są lokalnie na płytach przez kolejne przetwornice.

Typowe „gorące punkty” w zasilaczu ATX to:

• kondensatory na wyjściu przetwornicy 12 V, stojące blisko radiatora diod lub MOSFET-ów,
• kondensatory w sekcji stand-by (5 VSB), pracujące non stop nawet przy „wyłączonym” komputerze,
• małe elektrolity w obwodach pomocniczych, które często dostają wysokie tętnienia przy niewielkiej pojemności.

Mit, że „po stronie pierwotnej wszystko jest OK, bo tam są mocne kondensatory 400 V”, też bywa złudny. Kondensator główny jest zwykle wysokiej jakości i przeżywa resztę zasilacza, ale małe elektrolity w obwodach sterowania (np. zasilania kontrolera PWM) potrafią się ugotować od ciepła radiatorów i są częstą przyczyną niestartujących zasilaczy.

W wielu konstrukcjach, zwłaszcza z niższej półki cenowej, oszczędza się na jakości kondensatorów wtórnych, zakładając, że po kilku latach użytkownik wymieni cały komputer. Dla hobbysty czy warsztatu naprawczego oznacza to, że profilaktyczna wymiana kompletu elektrolitów w zasilaczu o przyzwoitej topologii bywa sensowniejsza niż walka z pojedynczymi awariami co kilka miesięcy.

Płyty główne, karty graficzne i routery – różne środowiska, wspólny problem

Na płytach głównych w nowszych konstrukcjach masowe puchnięcia elektrolitów zdarzają się rzadziej, głównie dzięki polimerom i lepszym projektom VRM. Problem nie zniknął jednak całkiem – przesunął się częściowo do tańszych urządzeń: routerów, dekoderów, switchy, rejestratorów CCTV, zasilaczy do drukarek czy sprzętu audio-wideo.

Takie urządzenia pracują w innych warunkach niż komputer biurkowy. Często stoją w zamkniętych szafkach, wiszą przy suficie, pracują 24/7 w podwyższonej temperaturze otoczenia. Napięcia i prądy są mniejsze niż w sekcji zasilania procesora PC, ale za to czas pracy liczony jest w latach nieprzerwanej eksploatacji. Kondensator 85°C w plastikowej obudowie routera na poddaszu ma bardzo niewdzięczną robotę.

W kartach graficznych sytuacja przypomina dawne płyty główne: ogromne zagęszczenie mocy, wysoka temperatura GPU, duża dynamika obciążenia i ograniczona przestrzeń na sekcję zasilania. Dlatego producenci GPU stosują mieszaninę kondensatorów polimerowych, ceramicznych i – w mniej obciążonych miejscach – klasycznych elektrolitów. Tam, gdzie ktoś próbował „przyoszczędzić” na jakości lub ilości kondensatorów, pojawiały się później serie kart z tajemniczymi zawieszeniami czy artefaktami obrazu, które po dokładnym przeglądzie okazywały się efektem zdegradowanej filtracji.

Z kolei małe urządzenia sieciowe potrafią padać niemal wyłącznie z powodu jednego, dwóch elektrolitów po stronie wtórnej ich miniaturowych zasilaczy impulsowych. Symptomy są typowe: restart przy obciążeniu, spadek prędkości połączeń, niestabilność po rozgrzaniu. Wymiana kondensatorów na markowe Low ESR zwykle „uzdrawia” sprzęt na kolejne lata, co jest praktycznym dowodem, jak duży wpływ ma wybór i warunki pracy tych kilku elementów.

W tych małych zasilaczach impulsowych często pojawia się też błędne przekonanie, że „przecież to tylko parę watów, nic tam się nie grzeje”. Rzeczywistość jest inna: mały transformator, zwarte upakowanie elementów, brak aktywnego chłodzenia i plastikowa obudowa tworzą lokalny piekarnik. Nawet kilka watów strat cieplnych w małej objętości winduje temperaturę kondensatora o kilkadziesiąt stopni ponad temperaturę otoczenia, co przy tanich elementach 85°C drastycznie skraca ich żywotność.

Typowy scenariusz serwisowy wygląda tak: router lub mały switch po roku–dwóch zaczyna „gubić” połączenia, po resecie działa kilka minut i znów zamiera. Użytkownik obwinia dostawcę internetu, kable, oprogramowanie, a problem siedzi w jednym napuchniętym elektrolitzie 470–1000 µF w zasilaczu. Po wymianie na markowy kondensator 105°C Low ESR sprzęt przestaje sprawiać jakiekolwiek kłopoty. To dobra ilustracja, jak cienka jest granica między stabilną pracą a losową niestabilnością, gdy filtracja zasilania „się rozjeżdża”.

Podobnie w urządzeniach audio-wideo często oskarża się „zimne luty” czy firmware o dziwne resety, podczas gdy zasilacz w środku obudowy telewizora lub amplitunera pracuje w realnych 60–70°C i powoli gotuje kondensatory po stronie wtórnej. Oprogramowanie bywa łatwym chłopcem do bicia, ale jeżeli sprzęt zawiesza się dopiero po rozgrzaniu, pierwszym podejrzanym powinien być tor zasilania, a nie software.

Z mitami trzeba też uważać przy domowych naprawach. Popularne hasło „wsadź kondensator na wyższe napięcie, będzie trwalszy” ma sens tylko wtedy, gdy nowy element ma równie dobry lub lepszy parametr ESR i pasuje rozmiarowo. Wsadzanie pierwszego lepszego kondensatora „z szuflady” o wyższym napięciu, ale przeznaczonego do prostowników 50 Hz, potrafi rozwiązać problem na kilka tygodni, a potem wracamy do punktu wyjścia. W przetwornicach liczy się nie tylko napięcie i pojemność, ale przede wszystkim ESR, prąd tętnień i klasa temperaturowa.

Kondensatory elektrolityczne nie są więc „z natury złe” ani „zaprojektowane, żeby się psuć”. To po prostu elementy, które bardzo wyraźnie pokazują skutki kompromisów: słabej chemii, ciasnej obudowy, skąpego chłodzenia i projektów pozbawionych zapasu. Tam, gdzie dostają rozsądne warunki pracy i są dobrane z głową, potrafią przeżyć resztę urządzenia. Tam, gdzie liczy się wyłącznie cena i miniaturyzacja, ich puchnięcie staje się widocznym objawem głębszych oszczędności konstrukcyjnych.

Jak dobierać kondensatory, żeby nie puchły przed czasem

Żywotność elektrolitu zaczyna się dużo wcześniej niż wlutowanie części w płytę. Już na etapie doboru elementu można zafundować sobie bombę z opóźnionym zapłonem albo spokojne kilkanaście lat pracy. Katalogi producentów nie są po to, żeby wyglądać mądrze – tam są odpowiedzi, dlaczego jedne kondensatory zdychają po dwóch sezonach grzewczych, a inne przeżywają trzy komplety kondensatorów w zasilaczu obok.

Najczęstszy błąd projektowy: wybór pojemności i napięcia „na styk”, bez patrzenia na ESR, prąd tętnień i temperaturę. Klasyczna sytuacja: przetwornica 12 V na 3,3 V, 3–4 A obciążenia, a w projekcie ląduje pierwszy lepszy kondensator 1000 µF/16 V „Low ESR” z cennika dystrybutora. Niby działa, ale w środku puszki zaczyna się wolne gotowanie elektrolitu – po roku–dwóch stabilność zanika.

O wiele sensowniejsza kolejność myślenia jest odwrotna:

• najpierw: jaka jest częstotliwość przetwornicy i prąd tętnień (z katalogu kontrolera lub z obliczeń),
• potem: jaki ESR i jaka pojemność dają akceptowalne tętnienia napięcia na wyjściu,
• na końcu: dobrać napięcie kondensatora (z zapasem) i serię, która ma odpowiedni prąd tętnień i klasę temperaturową.

Mit, że „im większa pojemność, tym lepiej”, mści się dość szybko. Nadmuchanie pojemności bez kontroli ESR może poprawić wyniki w symulacji DC, ale w praktyce zwiększa prądy udarowe przy ładowaniu, komplikuje start przetwornicy i niesie większe obciążenie cieplne samego kondensatora. Zamiast jednego gigantycznego 3300 µF często rozsądniej rozłożyć prąd na kilka mniejszych sztuk o niższym ESR i lepszym chłodzeniu.

Temperatura w obliczeniach – z katalogu na rzeczywistą płytę

Dane „2000 h @ 105°C” z karty katalogowej wielu osobom sugerują, że taki kondensator przeżyje wieczność w typowym urządzeniu. Rzeczywistość jest bardziej przyziemna: te 2000 godzin to pełne obciążenie elektryczne i cieplne, przy założeniu, że obudowa kondensatora faktycznie ma 105°C. Przy niższych temperaturach stosuje się empiryczne przybliżenie – każde obniżenie temperatury pracy o około 10°C wydłuża żywotność mniej więcej dwukrotnie.

Problem w tym, że „temperatura pracy” to nie temperatura powietrza w pokoju, ale realne ciepło na obudowie puszki. Kondensator ustawiony 2 mm od MOSFET-ów albo radiatora diod w zasilaczu widzi zupełnie inny świat niż ten sam element na luźnej płytce testowej. Jeżeli projekt zakłada 40°C otoczenia, a w praktyce przy radiatorze robi się 70°C, to całe „życzeniowe myślenie” z katalogu trafia do kosza.

Prosty zabieg: podczas prototypowania wziąć termoparę, przymocować ją taśmą do obudowy kondensatora i zmierzyć temperaturę w czasie długotrwałej pracy pod typowym obciążeniem. Zamiast zgadywać, czy „będzie dobrze”, lepiej ustalić, czy w pobliżu nie trzeba dać elementu o lepszej klasie temperaturowej lub przenieść go choćby kilka milimetrów dalej od gorących części.

ESR, prąd tętnień i częstotliwość – święta trójka w przetwornicach

W liniowych zasilaczach 50 Hz byle jaki elektrolit 85°C potrafi pracować dekadami, bo prądy tętnień są relatywnie małe, a częstotliwość niska. W przetwornicach impulsowych sytuacja jest inna: kondensator po stronie wtórnej musi odebrać wysokoczęstotliwościowy prąd o znacznej amplitudzie i rozproszyć ciepło wydzielane w ESR.

Jeżeli ESR jest za duży, rosną tętnienia napięcia, grzeje się wnętrze puszki i zaczyna się kaskada: wzrost ESR → większe grzanie → jeszcze większy ESR. Kiedy konstrukcja wchodzi w ten dodatni feedback, kończy się to znanym obrazkiem: wybrzuszona góra i wycieki elektrolitu.

Warto porównać kilka serii kondensatorów tego samego producenta przy tej samej pojemności i napięciu. Różnice w ESR potrafią być kilkukrotne, podobnie z dopuszczalnym prądem tętnień. Te „lepsze” serie są droższe, ale często zastąpienie jednego taniego kondensatora dwoma mniejszymi markowymi o niższym ESR jest korzystniejsze niż późniejsza wymiana kompletu w serwisie.

Mit: „kondensator 105°C zawsze jest lepszy od 85°C”. Rzeczywistość: jeżeli 105°C ma fatalny ESR i niski prąd tętnień, to w przetwornicy impulsowej polegnie szybciej niż porządny element 85°C o dobrych parametrach elektrycznych, schowany w chłodniejszym miejscu. Sama klasa temperaturowa nie naprawi kiepskiej chemii ani złego projektu.

Rozmieszczenie na PCB – kilka milimetrów, które robią różnicę

Na etapie layoutu płytki wiele problemów z puchnięciem da się przewidzieć i zminimalizować. Kondensator, który na schemacie wygląda niewinnie, po ustawieniu go tuż przy radiatorze czy nad gorącym dławikiem dostaje wyrok skróconej żywotności.

Kilka praktycznych wskazówek, które zwykle pomagają:

• unikać stawiania kondensatorów tuż przy elementach o dużym rozpraszaniu ciepła (MOSFET, diody mocy, oporniki bezindukcyjne),
• jeżeli się da, umieścić kondensatory tak, żeby strumień powietrza z wentylatora „omywał” je przynajmniej częściowo, zamiast zasłaniać je radiatorami,
• nie upychać kilku dużych puszek stykających się metalową obudową – wymiana ciepła między nimi działa w obie strony,
• zrobić solidne pola miedzi pod wyprowadzeniami, żeby choć trochę odprowadzić ciepło z wnętrza kondensatora do laminatu.

Projektanci często bronią się argumentem „nie ma miejsca”. Realnie jednak kilka stopni mniej na obudowie kondensatora daje lata dodatkowego życia. Czasem przesunięcie dławika o 2–3 mm, dodanie otworów wentylacyjnych w obudowie albo lekkie obniżenie radiatora robią więcej niż użycie „magicznego” kondensatora o rzekomo cudownych parametrach.

Soft-start, udary prądowe i ich wpływ na kondensatory

O ile większość dyskusji koncentruje się na temperaturze i ESR, o tyle udary prądowe przy włączaniu też potrafią mieć udział w skracaniu życia kondensatorów. Przy dużej pojemności na stronie wtórnej i twardym źródle zasilania kondensatory ładowane są praktycznie z zwarcia. Wzrost temperatury jest chwilowy, ale powtarzany codziennie przez lata zostawia ślady.

W zasilaczach o większej mocy stosuje się układy soft-startu, rezystory NTC lub inne rozwiązania ograniczające prąd w momencie włączenia. Dla kondensatorów oznacza to mniejsze naprężenia mechaniczne i termiczne. Nawet proste dodanie rezystora w szereg z uzwojeniem pierwotnym (z odpowiednim obejściem po starcie) potrafi zmniejszyć „szok prądowy”, który w dłuższej perspektywie rozrywa wewnętrzne połączenia i przyspiesza degradację.

Mit: „kondensatory puchną tylko od przegrzania”. W praktyce sumuje się cały zestaw zjawisk – udary, tętnienia, wysoka temperatura otoczenia, wibracje mechaniczne. Kondensator, który jest codziennie katowany prądem rozruchowym i mocnym ripplem, ale pracuje w niezłej temperaturze, może paść tak samo jak ten, który ma niskie tętnienia, ale siedzi tuż przy gorącym radiatorze.

Jak użytkownik może przedłużyć życie kondensatorów w gotowym sprzęcie

Nie zawsze ma się wpływ na projekt. Często w ręku jest gotowe urządzenie i pytanie brzmi: co da się zrobić bez rysowania nowej płytki? Na szczęście wiele działań nie wymaga ingerencji w elektronikę, a znacząco odciąża kondensatory.

Chłodzenie i wentylacja – darmowe „podniesienie klasy temperaturowej”

Najprostszy sposób na wydłużenie życia elektrolitów to obniżenie temperatury ich pracy. W komputerach stacjonarnych często wystarczy uporządkować kable, żeby nie dławiły przepływu powietrza przez zasilacz i okolice sekcji zasilania płyty głównej. W sprzęcie audio-wideo i routerach kluczowe bywa zapewnienie swobodnej cyrkulacji powietrza wokół obudowy.

Router przyklejony do sufitu nad kaloryferem albo wsadzony w szczelną szafkę telekomunikacyjną ma realną temperaturę wewnętrzną znacznie ponad temperaturą pokoju. Kilka prostych zmian – przesunięcie urządzenia, odsuniecie od ściany, przewiercenie kilku otworów wentylacyjnych w plastikowej obudowie – potrafi zbić temperaturę kondensatorów o kilkanaście stopni. To często różnica między „pada po 2 latach” a „działa 8–10 lat”.

W komputerach i serwerach dobrym zwyczajem jest okresowe czyszczenie z kurzu. Zabrudzone radiatory i filtry powietrza powodują wzrost temperatury wszystkich elementów – kondensatory nie są wyjątkiem. Kurzu „nie widać” w zasilaczu, bo jest w środku, ale po otwarciu wieloletniego ATX-a widać dokładnie, dlaczego elektrolity przy radiatorach wyglądają gorzej niż te odsunięte od przepływu powietrza.

Unikanie pracy w skrajnych warunkach – wilgoć, mrozy, upały

Choć kondensatory elektrolityczne są hermetyzowane, nie lubią skrajnej wilgotności i gwałtownych zmian temperatury. Sprzęt montowany w garażu, na nieogrzewanym strychu czy w altanie ogrodowej pracuje w zupełnie innym reżimie niż ten w salonie. Przy mrozach elektrolit gęstnieje, ESR rośnie, a każdy start jest dla kondensatora cięższy; przy upałach wszystko się przyspiesza chemicznie.

Jeżeli urządzenie nie musi pracować przy -20°C, a w dodatku jest poddane kondensacji wilgoci, rozsądniej przenieść je do bardziej stabilnego środowiska. W rejestratorach CCTV czy urządzeniach automatyki domowej sporo „tajemniczych” awarii w pierwszej kolejności dotyczy właśnie kondensatorów, które latami walczyły z wilgocią i amplitudą temperatury.

Profil użytkowania – ciągła praca vs częste włączanie

W niektórych zastosowaniach paradoksalnie ciągła praca jest dla kondensatorów łagodniejsza niż codzienne włączanie i wyłączanie. Zasilacz, który siedzi pod biurkiem i działa non stop, ale w stabilnej temperaturze, bywa mniej „zmęczony” niż identyczny model, który trzy razy dziennie przechodzi udar rozruchowy, nagrzewa się i stygnie.

Oczywiście nie ma sensu trzymać wzmacniacza audio włączonego całą dobę tylko po to, żeby „oszczędzać kondensatory”. Chodzi raczej o zdrowy rozsądek: tam, gdzie urządzenie i tak musi pracować 24/7 (serwer NAS, router, rejestrator wideo), lepiej zapewnić mu stabilne chłodzenie niż co weekend odcinać zasilanie z przekonaniem, że „odpocznie”. Dla elektrolitów każdy cykl termiczny i rozruchowy to
