Standardy komunikacji w zrobotyzowanych liniach produkcyjnych EtherCAT Profinet i inne protokoły

Jak wybrać standard komunikacji dla zrobotyzowanej linii: najpierw odpowiedz na te pytania

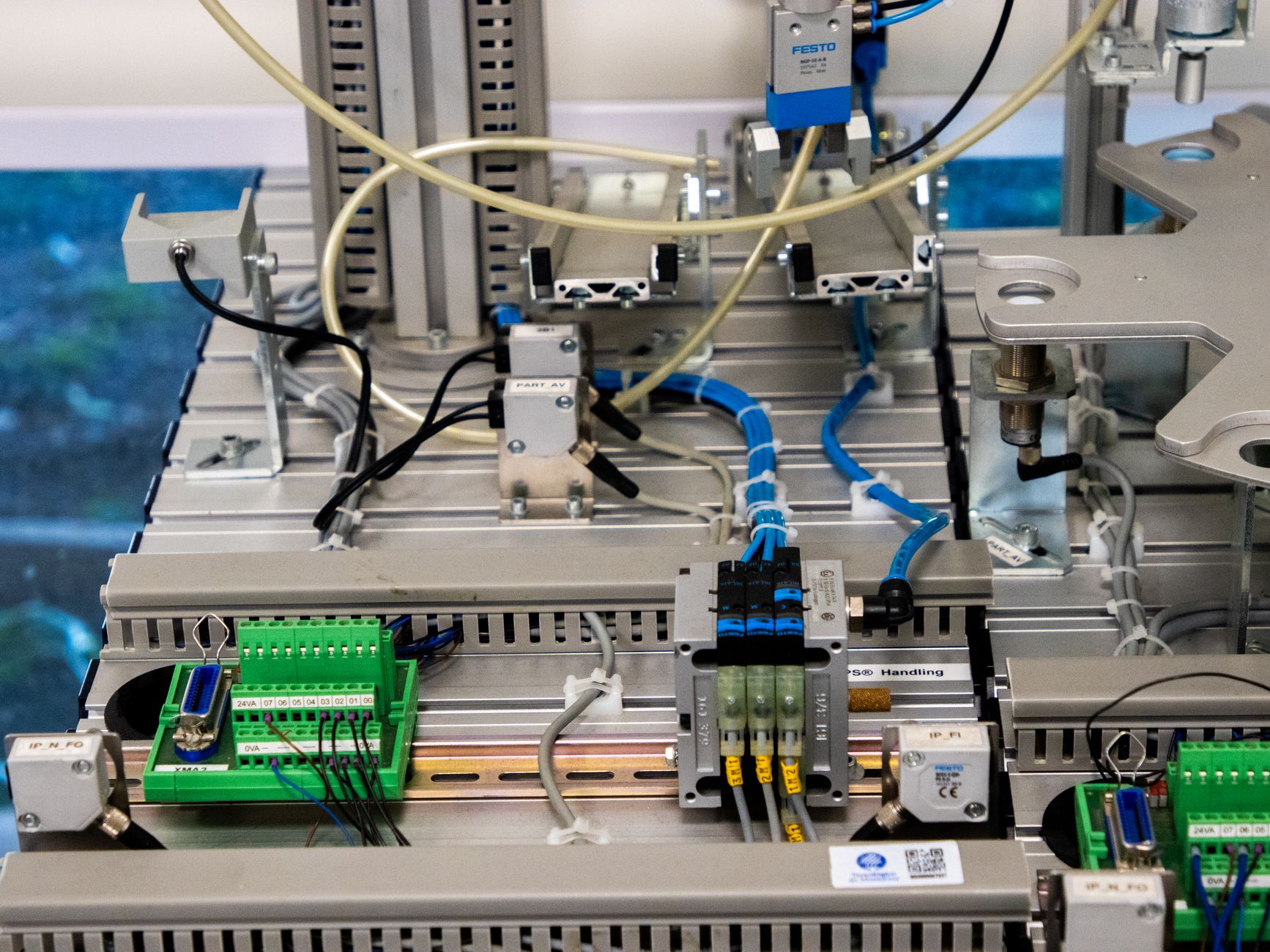

Nowa cela robotyczna lub modernizacja całej linii produkcyjnej zwykle zaczyna się od konfiguracji mechaniki i doboru robotów. Problemy zaczynają się, gdy trzeba zdecydować, jak wszystko połączyć: sterowniki, napędy, czujniki, kamery, panele HMI, systemy bezpieczeństwa. Wtedy na stół trafiają nazwy: EtherCAT, Profinet, EtherNet/IP, Sercos III, Modbus TCP, OPC UA, IO-Link, a obok nich określenia „RT”, „IRT”, „safety”, „synchronizacja”, „deterministyczność”. Żeby nie strzelać w ciemno, zadaj najpierw kilka konkretnych pytań.

• Jak krótki i powtarzalny ma być czas cyklu ruchu? Czy wymagana jest precyzyjna synchronizacja wielu osi (robot + osie zewnętrzne)?
• Ile urządzeń będzie w sieci i jak będą rozmieszczone (topologia, długości odcinków, elementy ruchome)?
• Jakie protokoły natywnie obsługują wybrane roboty, napędy, sterowniki PLC i moduły bezpieczeństwa?
• Czy wymagana jest komunikacja z systemami IT/MES/SCADA lub chmura (raportowanie, trace, predykcja)?
• Jakie są kompetencje zespołu (narzędzia, diagnostyka, serwis) i budżet (sprzęt, licencje, szkolenia)?
• Jakie są wymagania bezpieczeństwa funkcjonalnego (SIL/PL, czas reakcji, integracja Profisafe/FSoE/CIP Safety)?
• Czy przewidziana jest rozbudowa linii i integracja dostawców wielomarkowych?

Odpowiedzi na te pytania naturalnie prowadzą do decyzji: kiedy sprawdzi się EtherCAT, kiedy Profinet, a kiedy lepiej zostać przy prostym Modbus TCP lub dołożyć warstwę informacyjną OPC UA/MQTT. Poniżej znajdziesz kryteria techniczne i praktyczne scenariusze „warto/uważaj”.

Kryteria wyboru protokołu w zrobotyzowanych liniach

Twarde wymagania czasowe: deterministyczność, jitter i synchronizacja

Deterministyczność to zdolność sieci do dostarczania danych w ściśle przewidzianym czasie. W robotyce kluczowy jest nie tylko krótki czas cyklu (np. 250 µs–1 ms), ale też niski jitter (wahania czasu przyjazdu ramek). Jeśli planujesz interpolowany ruch wielu osi, zsynchronizowane serwonapędy i zewnętrzne osie robota, potrzebny jest protokół z precyzyjną synchronizacją zegarów (np. mechanizm „Distributed Clocks” w EtherCAT albo IRT w Profinet).

Dla aplikacji typu „pick&place 100 ppm” sensowne są cykle 250–500 µs i jitter rzędu mikrosekund. Dla paletyzacji lub prostych układów transportowych wystarczy 2–10 ms. Dla systemów traceability i HMI, czasy rzędu dziesiątek milisekund nie są problemem – tu wygoda i otwartość bywa ważniejsza niż mikrosekundy.

Jeśli potrzebujesz twardego czasu na poziomie sub-milisekund dla kilkudziesięciu napędów – EtherCAT lub Profinet IRT będą z reguły bezpieczniejszym wyborem niż ogólne Ethernet TCP/IP lub klasyczny Modbus TCP.

Architektura i topologia: okablowanie, złącza, elementy ruchome

Topologie mają konsekwencje kosztowe i serwisowe:

• EtherCAT preferuje linię lub pierścień, z możliwymi odgałęzieniami przez wewnętrzne switche w urządzeniach. Przejrzysty adres „po kolei” ułatwia diagnostykę, a „on-the-fly” redukuje opóźnienia.
• Profinet zazwyczaj pracuje w gwiazdę przez przemysłowe switche; w wersji IRT można tworzyć pierścienie (MRP) dla redundancji. Planowanie okien czasowych wymaga kompatybilnych przełączników (dla IRT).
• EtherNet/IP dziedziczy klasyczną topologię Ethernet (gwiazda), a przy ruchu rekomenduje sieć o niskim obciążeniu, QoS i IGMP Snooping.

Na odcinkach ruchomych (ramię robota, trasy kablowe), licz i promień zgięcia, rodzaj przewodów (np. EtherCAT/Ethernet na kablu do łańcucha), dostęp do złączy serwisowych. Każdy dodatkowy switch w ruchomym odcinku to punkt potencjalnej awarii i dodatkowy budżet opóźnienia.

Skalowalność, diagnostyka i dostępność urządzeń

Standardy różnią się dojrzałością narzędzi i ekosystemem:

• EtherCAT ma bardzo silne wsparcie dla napędów i modułów I/O o małych cyklach, rozbudowaną diagnostykę ramek i błędów kablowych w urządzeniach podrzędnych.
• Profinet króluje w obszernych instalacjach ogólnozakładowych (IO, HMI, napędy, safety), a narzędzia TIA Portal/S7 upraszczają integrację.
• EtherNet/IP dominuje w środowiskach Rockwell, z logiczną integracją urządzeń CIP.
• Modbus TCP ma bazę najprostszych I/O, ale skromny model danych i ubogą diagnostykę w porównaniu z powyższymi.

Sprawdź listę certyfikowanych urządzeń (PNO, ETG, ODVA) i realną dostępność u dystrybutorów. W praktyce o wyborze decyduje, czy „pasują” robot, PLC i napędy bez bramek/konwerterów.

Koszty, licencje i kompetencje zespołu

Koszty to nie tylko hardware. Planowanie IRT w Profinet może wymagać dedykowanych switchy i licencji. EtherCAT zwykle nie wymaga switchy czasu rzeczywistego, ale testery i narzędzia do analizy ramek by bywają specjalistyczne. EtherNet/IP dla ruchu ma swoje wymogi (CIP Sync/NTP/PTP) i certyfikowane urządzenia. Zespoły z doświadczeniem w TIA Portal szybciej uruchomią Profinet; z kolei integratorzy ruchu często preferują EtherCAT za przewidywalność czasu cyklu.

EtherCAT – kiedy błyskawiczna sieć ruchu ma sens, a kiedy nie

Intuicja działania: przetwarzanie „w locie” i zegary rozproszone

EtherCAT to Ethernet zoptymalizowany do automatyki. Ramka „przelatuje” przez urządzenia podrzędne, a każde z nich wycina i wstrzykuje dane w locie, bez buforowania i opóźnień przełączników. Mechanizm Distributed Clocks synchronizuje czas z dokładnością mikrosekund między wieloma napędami. To daje krótkie i stabilne cykle, idealne dla serwo i robotyki.

Kiedy wybrać EtherCAT: silny ruch, wiele osi, niskie czasy cyklu

EtherCAT błyszczy, gdy potrzebna jest szybka, deterministyczna wymiana danych z napędami i modułami I/O:

• Zsynchronizowane osie zewnętrzne robota, wymagające spójnego profilu ruchu.
• Aplikacje pick&place, delta, SCARA, podajniki śledzenia wizyjnego (tracking), gdzie 250–500 µs cyklu to przewaga.
• Napędy różnych producentów – szeroka kompatybilność profili (np. CoE – CANopen over EtherCAT).

W praktyce często łączy się EtherCAT w warstwie ruchu z OPC UA/MQTT do raportowania i integracji IT.

Kiedy uważać przy EtherCAT: kamery, IT i mieszane media

EtherCAT nie jest protokołem „IT-friendly” w sensie otwartych interfejsów dla systemów MES/ERP czy transmisji strumieni wideo. Jeśli potrzebujesz kamer GigE Vision, wideo z wysokim bitrate lub wymiany plików, nie pakuj tego w magistralę ruchu. Zrób osobną sieć (lub VLAN) dla kamer/IT, a EtherCAT zostaw do napędów i I/O. Unikniesz wahań obciążenia i trudnej diagnostyki.

Bezpieczeństwo funkcjonalne w EtherCAT realizuje się przez FSoE (Safety over EtherCAT). Działa bardzo dobrze, o ile wszystkie elementy safety są kompatybilne i certyfikowane. Jeśli masz dziedziczone komponenty safety w innych standardach (np. Profisafe), przewidzisz bramkę lub rozdzielenie domen.

Implementacja krok po kroku i typowe pułapki

• Plan adresacji i kolejności urządzeń: długie trasy układaj liniowo, z minimalną liczbą odgałęzień. Krytyczne napędy daj bliżej mastera.
• Test cyklu: zacznij od krótkiego cyklu (np. 500 µs), obserwuj obciążenie i margin. Dodawaj urządzenia stopniowo, szukaj „wąskich gardeł”.
• Okablowanie ruchome: tylko przewody do łańcuchów, z właściwą kategorią. Złe kable są najczęstszą przyczyną „duszków” w diagnostyce ramek.

• Koordynacja zegarów: sprawdź rozjazd DC Offset między masterem a napędami. Jeśli dryf przekracza kilka µs, skontroluj długości odcinków i jakość złączy.
• Diagnostyka ramek: włącz szczegółowe liczniki błędów na slave’ach i reaguj na pojedyncze przekłamania – zwykle zwiastują problem z kablem lub zasilaniem, nie z samym protokołem.

Profinet – elastyczność zakładowa i integracja z resztą fabryki

Dlaczego wielu inżynierów stawia na Profinet

Profinet dobrze łączy świat sterowania z ogólną infrastrukturą zakładową. Obsługuje szerokie spektrum urządzeń (I/O, HMI, napędy, wagi, skanery), a w odmianie IRT radzi sobie z precyzyjną synchronizacją ruchu.

• Wybierz Profinet, gdy priorytetem jest spójna platforma PLC–HMI–I/O, duża instalacja wieloszafowa i prosta integracja z siecią zakładową.
• Ma sens także, gdy musisz pożenić szybkie I/O z danymi procesowymi, recepturami i diagnostyką rozproszoną po fabryce.

Kiedy uważać: IRT, switche i mieszane obciążenia

Ruch czasu rzeczywistego w Profinet wymaga dyscypliny sieciowej. IRT opiera się na planowanych oknach czasowych – musi je wspierać zarówno kontroler, jak i przełączniki.

• Uważaj, gdy w tej samej domenie lecą kamery, backupy, aktualizacje – odseparuj ruch Profinet (VLAN lub fizycznie), a ruch best-effort przenieś na inny segment.
• Sprawdź listę conformance class i wsparcie MRP, jeśli wymagasz pierścienia i szybkiej rekonwergencji.
• W ruchu precyzyjnym potwierdź kompatybilność napędów z IRT; nie wszystkie „Profinet” to „Profinet IRT”.

Uruchomienie w praktyce

• Wyznacz krytyczny segment IRT i zapewnij mu przełączniki zgodne z wymaganym priorytetem ramek (TCI, QoS, SRP).
• W TIA/portalu inżynierskim jasno rozdziel klasy komunikacji (RT/IRT) i profil bezpieczeństwa (Profisafe) – unikniesz niejawnych kolizji czasowych.

EtherNet/IP – dobry wybór w ekosystemie CIP/Rockwell

Gdzie pasuje najlepiej

Jeśli sterowanie opierasz na platformach CIP (np. Allen‑Bradley), EtherNet/IP zapewnia spójny model obiektów, konfigurację add-on, proste mapowanie tagów i szeroką dostępność urządzeń.

• Wybierz, gdy większość sprzętu to ekosystem Rockwell, a zespół ma doświadczenie w Studio/FactoryTalk.
• Rozsądny kompromis dla linii z umiarkowanymi wymaganiami czasowymi (kilka ms), rozbudowaną diagnostyką i integracją z IT.

Gdzie może nie wystarczyć

• Interpolowany ruch wielu osi z wymaganiami sub‑ms? Zbadaj wsparcie CIP Sync/PTP i praktyczne limity urządzeń – bywa, że wygrywa dedykowana magistrala ruchu (np. EtherCAT) + EtherNet/IP do sterowania wyższego poziomu.
• Multicast bez IGMP Snooping potrafi „zalać” sieć. Włącz QoS, IGMP, a najlepiej separuj domeny ruchu.

Modbus TCP – minimalizm, który ratuje budżet (ale nie zawsze czas)

Kiedy wystarczy

Modbus TCP to prosty rejestr–wartość. Sprawdza się w pomocniczych funkcjach: odczyt liczników, sterowanie zaworami, proste I/O bez wymagań deterministycznych.

• Wybierz, gdy potrzebujesz szybkiej integracji tanich urządzeń i czas cyklu rzędu dziesiątek ms nie szkodzi.

Kiedy nie ryzykować

• Brak zaawansowanej diagnostyki i profili napędów; do ruchu precyzyjnego po prostu się nie nadaje.
• Przy większej skali mapowanie rejestrów staje się uciążliwe i podatne na błędy.

OPC UA i MQTT – warstwa informacyjna ponad sterowaniem

Po co dokładać „drugi tor” komunikacji

Ruch maszyn nie lubi tłoku. Dlatego dane raportowe, trace, receptury i integrację z MES/SCADA przenieś na protokoły publikacyjno‑subskrypcyjne lub serwerowe.

• OPC UA: bogaty model danych, przeglądanie struktury, bezpieczeństwo połączeń. Dobre dla SCADA/MES i komunikacji poziomej.
• MQTT: lekki i skalowalny, idealny do wysyłki zdarzeń i metryk do brokerów/IIoT.

Oba protokoły trzymaj w osobnym VLAN/segmencie i nie mieszaj z magistralą ruchu. Mała ciekawostka: OPC UA Pub/Sub potrafi działać deterministycznie z TSN, ale wymaga spójnej infrastruktury TSN w całej ścieżce.

IO-Link – „ostatnia mila” do czujnika

Kiedy daje przewagę

IO-Link nie jest siecią nadrzędną, tylko punktem‑do‑punktu od czujnika/aktuatora do modułu master. Zdejmuje z Ciebie konfigurację na kablu: parametryzujesz urządzenia z poziomu PLC/HMI, zyskujesz diagnostykę i identyfikację.

• Wybierz, gdy masz dużo czujników z regulacją (np. wizyjne czujniki odległości, bariery) i chcesz standaryzować okablowanie M12.
• Uważaj na długości przewodów i zakłócenia – trzymaj się zaleceń producentów masterów.

Bezpieczeństwo funkcjonalne w praktyce: Profisafe, FSoE, CIP Safety

Jak dobrać „safety” do protokołu bazowego

Warstwa safety „jedzie” na tej samej fizyce co baza, ale rządzi się własną logiką potwierdzeń i kodowania.

• Profisafe (z Profinet): dojrzały ekosystem, łatwa integracja z PLC/napędami obsługującymi SLS/SS1. Wymaga spójnej konfiguracji adresów i instancji F‑I/O.
• FSoE (z EtherCAT): szybkie reakcje, dobre do osi z funkcjami bezpieczeństwa ruchu. Sprawdź zgodność wersji stacków u różnych dostawców.
• CIP Safety (z EtherNet/IP): naturalny wybór w środowiskach Rockwell; pamiętaj o separacji multicastów i testach czasu reakcji w najgorszym przypadku.

Jeśli musisz łączyć różne domeny safety, rozważ dedykowane przekaźniki/sterowniki bezpieczeństwa lub bramki z certyfikacją – unikniesz niejasności odpowiedzialności i zyskasz przewidywalny czas reakcji.

Strategie łączenia protokołów: jedna linia, kilka domen

Architektura, która skaluje się bez bólu

Najczęściej wygrywa podział ról:

• Magistrala ruchu (EtherCAT/Profinet IRT) dla osi, robotów, szybkich I/O.
• Warstwa sterowania ogólnego (Profinet/EtherNet/IP) dla modułów peryferyjnych, HMI, urządzeń pomocniczych.
• Warstwa informacyjna (OPC UA/MQTT) dla MES/SCADA, analityki, chmury.

Przykład z praktyki: pakowaczka z robotem delta ma EtherCAT do 6 napędów i wejść enkoderowych, Profinet do wag i drukarek etykiet oraz OPC UA do SCADA. Separacja VLAN i prosty routing między warstwami sprawiają, że modernizacje IT nie psują taktu maszyny.

Lista kontrolna decyzji (krótka)

• Czas cyklu i jitter: czy potrzebujesz sub‑ms i synchronizacji wielu osi?
• Ekosystem: które protokoły natywnie wspierają Twój robot, PLC i napędy?
• Topologia: linia/pierścień czy gwiazda; elementy ruchome; liczba switchy w torze krytycznym.
• Bezpieczeństwo: Profisafe, FSoE czy CIP Safety – które funkcje muszą działać w osi?
• IT i dane: czy raporty, trace, wideo pójdą poza magistralą ruchu (OPC UA/MQTT, osobny VLAN)?
• Kompetencje zespołu: jakie narzędzia znasz, jakie licencje/diagnostyka są dostępne?
• Rozbudowa: czy potrzebne są bramki między światami i jaka będzie ich latencja?

Szybka ścieżka wyboru – rekomendacja

• Silny ruch, wiele osi, sub‑ms: EtherCAT jako magistrala ruchu; safety przez FSoE; dane do IT przez OPC UA/MQTT w osobnym segmencie.
• Duża linia, integracja zakładowa, mieszane I/O: Profinet jako kościec; segment IRT dla napędów wymagających synchronizacji; Profisafe do funkcji bezpieczeństwa; IT przez OPC UA.
• Ekosystem Rockwell: EtherNet/IP z CIP Safety; dla krytycznego ruchu rozważ dedykowaną magistralę ruchu obok.

Synchronizacja czasu i jitter: kiedy jest krytyczna, a kiedy zbędna

Intuicja jest prosta: jeśli kilka urządzeń ma „uderzyć” w tym samym takcie, muszą mieć wspólny zegar. Gdy wymagasz wyłącznie odczytu stanów i powolnych akcji, globalny czas nie musi być spięty do mikrosekundy.

• Wybierz precyzyjną synchronizację (PTP/CIP Sync, Profinet IRT, EtherCAT DC), gdy:
  • interpolujesz ruch wielu osi lub robotów i potrzebujesz sub‑ms spójności próbkowania,
  • wyzwalasz kamery/markery w określonej fazie cyklu,
  • porównujesz zdarzenia z kilku kontrolerów (trace, energia, wibracje) w tej samej osi czasu.
• Możesz odpuścić dokładny zegar, gdy:
  • sterowanie jest sekwencyjne, a czasy reakcji liczysz w dziesiątkach ms,
  • dane idą „best‑effort” (raporty, temperatury, liczniki) i nie łączysz ich z ruchem.

Praktyka: pojedyncza celiarka z jedną osią i fotoelementem obędzie się bez PTP; linia z dwoma robotami przekazującymi detal już nie – bez wspólnego czasu korekta fazy potrafi „pływać”.

TSN na hali: wdrażać teraz czy poczekać na dojrzałość

TSN (Time‑Sensitive Networking) obiecuje jeden przewidywalny Ethernet dla wszystkiego: ruchu, IT i wideo. Kluczowy jest jednak komplet: kontrolery, switche i urządzenia końcowe muszą wspólnie obsłużyć ten sam profil TSN.

• Idź w TSN, jeśli:
  • dostawcy Twojego PLC/napędów deklarują zgodny profil (np. OPC UA Pub/Sub over TSN) i masz switche z potwierdzonym profilem,
  • musisz konwergować sieci (ruch + IT) w ograniczonej infrastrukturze i masz kompetencje do zarządzania harmonogramem czasowym.
• Wstrzymaj się, jeśli:
  • masz sprawdzoną separację VLAN i działające IRT/DC – zyski z TSN będą głównie organizacyjne,
  • nie masz wpływu na dobór wszystkich elementów trasy – jeden „nietspójny” switch wywraca deterministykę.

Bezpieczny kompromis: ruch krytyczny zostaje na EtherCAT/IRT, a nowe moduły informacyjne budujesz z myślą o przyszłym TSN (OPC UA Pub/Sub), ale na razie w osobnym segmencie.

Robot w linii: jak rozdzielić role interfejsów

Co naprawdę puszczać po polu, a co przez sygnały proste

Kontroler robota zwykle sam zamyka pętlę ruchu. Od PLC oczekuje poleceń trybu pracy, start/stop cyklu, numeru programu, danych narzędzia i sygnałów potwierdzeń.

• Fieldbus do robota (Profinet Device/EtherNet/IP Adapter/EtherCAT Slave) ma sens, gdy:
  • potrzebujesz szybkiego handshake’u z narzędziem, licznych stanów i diagnostyki,
  • przesyłasz dane receptur lub offsety w trakcie cyklu,
  • chcesz spójnych alarmów w PLC/SCADA.
• Same I/O dyskretne wystarczą, gdy:
  • robot działa autonomicznie, a PLC tylko daje impuls startu i odbiera gotowość,
  • zmiany programu są rzadkie i nie ma parametrów „w locie”.

Uwaga na „kto jest masterem”: jeśli robot ma własny EtherCAT do serw, podłączaj chwytaki/napędy osi 7 raczej do kontrolera robota (jedna kinematyka), a nie do PLC – inaczej tracisz spójność ruchu.

Bramki protokołów: ratunek migracyjny czy wąskie gardło

Bramka (gateway) tłumaczy mapy danych i cykle, ale nie czaruje fizyki. Każda konwersja to dodatkowa latencja i potencjalne różnice semantyki profili (np. napędy).

• Rozsądny wybór, gdy:
  • dziedziczysz urządzenia w innym protokole i nie zmienisz ich w tym roku,
  • chcesz etapować migrację linii bez długiego przestoju.
• Unikaj w pętli krytycznej, gdy:
  • cykl sterowania osiąga pojedyncze ms,
  • tłumaczysz funkcje napędowe między profilami (np. CiA402 ↔ różne dialekty) – pojawią się zaskoczenia.

Bezpieczeństwo: crossing safety przez bramkę tylko z certyfikowanymi urządzeniami i znanym budżetem czasów. Często prościej wydzielić niezależną domenę safety.

Kamery, wizyjne czujniki i wideo: gdzie je podłączyć

Strumień z kamer to megabity na sekundę i ruch burstowy. Mieszanie go z magistralą ruchu zwykle kończy się nieprzewidywalnymi opóźnieniami.

• Osobny segment/VLAN, gdy:
  • masz pełne wideo (GigE Vision), kilka kamer na stację lub przetwarzanie w chmurze/edge,
  • nie kontrolujesz wszystkich nadawców (PC, smart‑kamery różnych marek).
• Wspólna sieć (ostrożnie), gdy:
  • to pojedyncze wizyjne czujniki z niskim bitrate (binarny wynik + kilka parametrów),
  • stosujesz IGMP Snooping, QoS, a wyzwalanie i znacznik czasu idą po PTP.

Wątek często pomijany: jumbo frames. Jeśli gdzieś w ścieżce kamera wysyła MTU 9000, a switch nie wspiera, czekają Cię dziwne, okresowe dropy.

Testy odbiorowe sieci i ruchu: co zmierzyć przed startem

Krótka seria prób pod obciążeniem oszczędza wiele nocnych interwencji. Mierz nie tylko „czy działa”, ale „jak działa w najgorszym momencie”.

• Histogram czasu cyklu i jitteru dla zadań PLC i osi (min/typ/max).
• Offset synchronizacji PTP/DC między węzłami (trend, dryf po rozgrzaniu).
• Straty ramek i retransmisje na krytycznych portach (mirror/TAP + analizator).
• Czas rekonwergencji pierścienia (MRP/DRP) przy fizycznym rozpięciu.
• Obciążenie CPU kontrolerów i switchy podczas backupu/aktualizacji w sąsiedniej sieci.

Praktyczny trik: odpal kontrolowany „hałas” (np. transfer ISO na sąsiednim VLAN) i obserwuj, czy magistrala ruchu nie deformuje cykli.

Utrzymanie ruchu i części: kryteria, które wygrywają po roku

Na etapie wyboru protokołu policz nie tylko ms, ale też godziny ludzi i dostępność części.

• Plusy decyzji:
  • powszechność urządzeń w magazynie dostawcy i lead‑time serwisowy,
  • licencje i narzędzia diagnostyczne dostępne dla zmianowego utrzymania (nie tylko dla integratora),
  • jednolite złącza i okablowanie (M12, kodowanie D/X) – mniejsza pomyłkowość.
• Ryzyka:
  • uzależnienie od jednego ekosystemu (zamienniki trudne mimo wspólnego „loga” protokołu),
  • egzotyczne profile urządzeń – teoretycznie „kompatybilne”, praktycznie wymagają specyficznych GSD/EDS/konfiguratorów.

Dwie krótkie sceny z wdrożeń: decyzje „za” i „stop”

• Za: linia montażu z 8 osiami i etykieciarką – EtherCAT dla osi i wag dynamicznych, Profinet dla drukarek i HMI, OPC UA do MES. Wymiana drukarki w połowie roku nie dotknęła ruchu, bo warstwy były odseparowane.
• Stop: próba spięcia GigE Vision z IRT na jednym trzonie. Po dwóch tygodniach „polowania na duchy” kamery trafiły do osobnego VLAN i switcha z IGMP. Zniknęły dropy, IRT wrócił do nominalnego jitteru.

Bezpieczeństwo funkcjonalne w sieci: kiedy sieć, a kiedy twarde obwody

Im więcej stref i urządzeń bezpieczeństwa, tym szybciej rośnie sens „safety po sieci”. Przy małej, prostej maszynie nadal wygrywa przewód i przekaźnik.

• Postaw na safety over fieldbus (Profisafe, CIP Safety, FSoE), gdy:
  • masz kilka stref, kurtyny, skanery i blokady – logika mutingu, potwierdzeń i restartów robi się rozbudowana,
  • potrzebujesz pełnej diagnostyki (kto, gdzie, dlaczego zadziałał) oraz szybkiego uruchamiania po serwisie,
  • instalacja jest rozległa – długie biegi przewodów bezpieczeństwa byłyby kosztowne i trudne w testach,
  • konfiguracje zmieniają się w cyklu życia (dochodzą bramki, robot współpracujący, nowa strefa).
• Zostań przy twardych połączeniach (przekaźniki, lokalny kontroler safety), gdy:
  • masz jedną prostą strefę STOP i niewiele elementów wykonawczych,
  • czas reakcji i dostępność nie wymagają sieciowego nadmiaru, a zespół utrzymania ceni prostotę miernika i lampki,
  • chcesz pełnej niezależności bezpieczeństwa od PLC procesowego lub ruchowego.

Przykład z praktyki: pojedyncza prasa z kurtyną i grzybkiem – klasyczny przekaźnik bezpieczeństwa. Gniazdo z dwoma robotami, skanerami i blokadami drzwi – kontroler safety po sieci z czytelną diagnostyką w HMI.

Topologie i redundancja: linia, pierścień czy gwiazda

Topologia decyduje o tym, jak zareaguje sieć na przerwane łącze i ile zapłacisz okablowaniem. Dobrze wybrać raz, pod realne ryzyko awarii.

• Pierścień (Profinet MRP, EtherNet/IP DLR, EtherCAT z redundancją kabla):
  • Za: pojedyncze uszkodzenie kabla nie zatrzymuje linii; łatwiejsze planowanie przestojów,
  • Przeciw: nie eliminuje pojedynczych punktów awarii w switchach bez własnej redundancji; nie każdy węzeł wspiera dany tryb.
• Gwiazda (switche dostępowe do „trzonu”):
  • Za: proste diagnozy, przewidywalne ścieżki; dobra segmentacja ruchu,
  • Przeciw: centralny switch to wąskie gardło i potencjalny „single point of failure”.
• Linia/łańcuch (szczególnie przy EtherCAT):
  • Za: minimalne opóźnienia, tanie i szybkie w wykonaniu,
  • Przeciw: awaria węzła rozcina segment; rozważ moduły z obejściem lub ring przy kluczowych odcinkach.
• PRP/HSR (podwójna sieć bezprzerwowa):
  • Za: najwyższa dostępność w krytycznych węzłach (np. serwer czasu, sterownik nadrzędny),
  • Przeciw: większy koszt i wymagania zgodności – stosuj punktowo, nie „wszędzie”.

Praktyczny kompromis: pierścień na warstwie urządzeń polowych, a „kręgosłup” w gwieździe na redundantnych switchach. Krytyczny sterownik – podwójne łącze lub PRP, ale tylko tam, gdzie zysk jest mierzalny.

OT–IT i chmura: którędy wynieść dane, by nie popsuć deterministyki

Dane do MES/SCADA/chmury są potrzebne, ale nie mogą rozhuśtać cykli ruchu. Zasada jest prosta: ruch krytyczny oddzielasz, dane eksportujesz asynchronicznie.

• Gateway/edge komputer między OT a IT wybierz, gdy:
  • masz wiele źródeł (PLC różnych marek, roboty, czujniki) i chcesz zunifikować format,
  • przed wysyłką wykonujesz agregacje, filtry, wykrywanie anomalii,
  • PLC ma ograniczony CPU/licencję na protokoły IT lub boisz się wpływu klient–serwer na cykl.
• Bezpośrednio z PLC (OPC UA/MQTT) wystarczy, gdy:
  • zakres danych jest niewielki, a częstotliwość publikacji spokojna (setki ms i wolniej),
  • stos protokołu jest wspierany przez dostawcę i przetestowany w Twojej wersji firmware.

Ustawienia, które robią różnicę: osobny VLAN/DMZ dla IT, ograniczenie częstotliwości odczytu (polling), buforowanie store‑and‑forward przy zanikach łącza oraz preferencja Pub/Sub (OPC UA Pub/Sub, MQTT) zamiast „ciągłego odpytywania”. Przykład: zmiana częstotliwości akwizycji w IT z 10 ms na 500 ms zdejmuje zauważalny „szum” z CPU PLC bez utraty jakości raportów.

Lista kontrolna szybkiej decyzji

• Czy masz więcej niż jedną współbieżną oś/roboty wymagające współfazowości? Jeśli tak – wydziel magistralę ruchu (EtherCAT/IRT) i spięty zegar.
• Czy bezpieczeństwo obejmuje kilka stref i częste rekonfiguracje? Jeśli tak – kontroler safety po sieci zamiast samego przekaźnika.
• Czy ruch wizyjny to pełne wideo lub kilka kamer? Jeśli tak – osobny segment/VLAN z IGMP/QoS, bez mieszania z ruchem deterministycznym.
• Czy oczekujesz bezprzerwowości przy zerwaniu jednego kabla? Jeśli tak – pierścień lub podwójne przyłącza tam, gdzie to ma sens.
• Czy wszyscy dostawcy mają spójny profil TSN na docelowych wersjach? Jeśli nie – trzymaj ruch w sprawdzonych IRT/DC, a TSN planuj etapowo.
• Czy przewidujesz bramki między protokołami w pętli szybkiej? Jeśli tak – zatrzymaj się; rozważ migrację urządzeń lub zmianę architektury.
• Czy PLC udźwignie eksport danych do IT bez wpływu na cykl? Jeśli nie – wstaw gateway/edge i przełącz się na publikację zdarzeniową.

Ta lista działa, gdy za decyzją stoi pomiar. Zanim klikniesz „kup”, sprawdź trzy proste fakty: najkrótszy cykl ruchu, tolerancję wahań (jitter) i oczekiwany czas reakcji bezpieczeństwa

Dobór protokołu do klasy ruchu: szybki kompas

Ułóż zastosowanie do protokołu, a nie odwrotnie. Poniższa macierz pomaga szybko odsiać złe dopasowania.

Zastosowanie	Preferencja	Uważaj, gdy…
Wielooś, interpolacja, synchronizacja < 1 ms	EtherCAT (Distributed Clocks), Profinet IRT, Sercos	gdy sterownik/kartę ruchu dobierasz „po cenie”, a nie pod wymagany jitter i liczbę osi
Szybkie IO i dyskretne napędy bez ścisłej współfazowości	Profinet RT, EtherNet/IP, EtherCAT (jako IO)	gdy chcesz łączyć to z wideo lub dużymi plikami na tym samym trzonie
Urządzenia HMI, drukarki, wagi statyczne	Profinet RT / EtherNet/IP	gdy w tym samym segmencie jedzie deterministyczny motion
Wideo, wizyjne śledzenie, kamery 2D/3D	GigE Vision/UDP w osobnym VLAN/switchu z IGMP i QoS	gdy mieszasz strumienie z IRT/DC; multicast bez IGMP potrafi „zalać” sieć
Bezpieczeństwo funkcjonalne	Profisafe, FSoE, CIP Safety – spójnie z magistralą bazową	gdy każda strefa jest inna i nie masz narzędzi do diagnozy po sieci
AGV/AMR, systemy magazynowe	OPC UA/MQTT po Wi‑Fi/5G + OT‑IT Gateway	gdy próbujesz gwarantować czasy ruchowe po bezprzewodowym bez TSN

Ciekawostka: w EtherCAT ramka „przelatuje” przez węzły w locie, a te modyfikują ją sprzętowo – stąd opóźnienia liczone w setkach nanosekund na węzeł.

Profil urządzeń i zgodność: te same litery, różne zachowania

Protokół to połowa sukcesu; druga to profil urządzenia – czyli jak napęd, waga czy moduł IO opisują swoje funkcje.

• Wybieraj spójny profil ruchu:
  • Dla napędów: CiA 402 (CoE/EtherCAT), PROFIdrive (Profinet), CIP Motion (EtherNet/IP). Zobacz, który profil producent implementuje „pełnym zakresem”, a nie tylko minimalnie.
  • Sprawdź stanownik napędu: maszyny stanów (enable, homing, fault reset) muszą zachowywać się identycznie między dostawcami – różnice tu kosztują godziny uruchomień.
• Uważaj na pliki opisowe:
  • EtherCAT ESI, Profinet GSDML, EtherNet/IP EDS – wersje muszą pasować do firmware. „Prawie” zgodne ESI potrafi ukryć brak obsługi czasu DC lub telegramek zakresów pozycjonowania.
  • Przed zamówieniem poproś o projekt referencyjny/konfigurację z Twojego środowiska (TIA, TwinCAT, Studio 5000). To szybciej ujawnia niuanse niż broszura.
• Test minimum (na stole):
  • cykl ruchu, homing i awaryjne STOP dla 1–2 osi z docelowym sterownikiem,
  • symulowana utrata zegara/portu i powrót do pracy bez reboota napędu,
  • zgodność kierunku/znaku i jednostek (mm, deg) między profilami – pomyłki tu robią szkody mechaniczne.

Krótki przykład: dwa serwonapędy „EtherCAT‑ready” – pierwszy obsługuje pełny CiA 402 z trybem interpolowanym, drugi tylko profile velocity/position. Ten drugi nie utrzyma interpolacji wieloosiowej mimo „tej samej” magistrali.

Migracja i rozbudowa: jak nie utknąć po pierwszej zmianie

Dzisiejsza decyzja musi wytrzymać jutrzejszą rozbudowę. Zadbaj o kilka bezpieczników.

• Warto, gdy:
  • zostawiasz zapas czasu cyklu (np. 30–40%) i adresów/slotów IO na modułach,
  • projektujesz segmenty tak, by dodać pierścień lub drugi trzon bez przekładania całego okablowania,
  • stosujesz ujednolicone bloki funkcyjne (FB) dla napędów i IO – wymiana producenta to wtedy zmiana mapowania, nie logiki.
• Uważaj, gdy:
  • gateway ma znaleźć się w pętli deterministycznej – każdy most dodaje jitter i punkty awarii,
  • rozszerzasz linię o wideo/AI w tym samym segmencie; lepiej dołożyć osobny switch z IGMP i policzyć budżet multicastów,
  • licencje inżynierskie są „per węzeł/projekt” – koszt rozbudowy zjada oszczędność sprzętową.

Żelazna zasada: nowe stacje wpinasz najpierw w kopię projektu i mierzysz czasy (CPU, jitter, straty ramek) zanim dotkniesz produkcji.

TSN w praktyce: wdrażaj świadomie albo odłóż

TSN (Time‑Sensitive Networking) obiecuje wspólną szynę dla ruchu „twardego” i „miękkiego”. Klucz leży w szczegółach: 802.1ASrev (czas), 802.1Qbv (szeregowanie), 802.1Qci (policery) i profilach branżowych.

• Wchodź w TSN, gdy:
  • masz spójny profil u wszystkich dostawców (np. OPC UA FX/Profinet over TSN) na konkretnych wersjach switchy i sterowników,
  • posiadasz narzędzia do audytu harmonogramów (Qbv) i bronisz je zmianą konfiguracji w czasie życia systemu,
  • benefit jest mierzalny: mniej okablowania, lepsza skalowalność, wspólne zarządzanie QoS.
• Wstrzymaj się, gdy:
  • linia ma krytyczne osie już stabilne na EtherCAT/IRT, a dołożenie TSN tylko mnoży niepewność,
  • dostawcy deklarują „kompatybilność z TSN” bez wspólnego profilu i testów międzyplatformowych,
  • brakuje kompetencji do utrzymania zegara PTP i harmonogramów – tu „domyślne” ustawienia rzadko działają dobrze.

Praktyka: jeśli TSN, to najpierw na wybranym odcinku nietrudzącym osi (np. transportery), z mirror/TAP i budżetem czasu w ręku. Ruch deterministyczny zostaje na sprawdzonej magistrali, dopóki pilotaż nie pokaże zysku bez regresji.

„Kiedy tak / kiedy nie” dla bramek między protokołami

Mosty protokołowe kuszą prostotą, ale bywa, że tylko maskują błąd w architekturze. Krótka tabela pomaga ocenić ryzyko.

Najczęściej zadawane pytania (FAQ)

EtherCAT czy Profinet – który protokół wybrać do zrobotyzowanej linii?

Jeśli kluczowe są krótkie i stabilne czasy cyklu oraz precyzyjna synchronizacja wielu osi (robot + osie zewnętrzne), zwykle wygrywa EtherCAT dzięki przetwarzaniu „w locie” i mechanizmowi Distributed Clocks. Dla ruchów interpolowanych i aplikacji szybkich (pick&place, tracking) zapewnia mikrosekundowy jitter i cykle 250–500 µs.

Profinet jest bardziej „zakładowy”: łatwiej łączy szerokie spektrum urządzeń (I/O, HMI, napędy, safety) i świetnie integruje się w środowisku Siemens (TIA Portal). W wersji IRT też potrafi utrzymać czasy sub-milisekundowe, ale wymaga kompatybilnych switchy i planowania okien czasowych.

W praktyce: ruch na EtherCAT/Profinet IRT, a warstwa informacyjna (SCADA/MES/chmura) po OPC UA/MQTT. Dla prostych aplikacji I/O i raportowania wystarczy Modbus TCP. Gdy dominuje ekosystem Rockwell – rozważ EtherNet/IP z CIP Sync.

Jaki czas cyklu i jitter są potrzebne w robotyce (pick&place, paletyzacja)?

Dla szybkich zadań, jak pick&place 100 ppm czy roboty delta/SCARA, celuj w cykle 250–500 µs i jitter liczony w mikrosekundach. To pozwala utrzymać spójność toru ruchu i precyzyjne śledzenie.

Paletyzacja, przenośniki i ogólna automatyka zwykle pracują stabilnie przy 2–10 ms. Interfejsy HMI, traceability czy raportowanie dobrze czują się przy dziesiątkach milisekund – tam ważniejsza jest otwartość i wygoda integracji niż mikrosekundy.

Prosta wskazówka: jeśli potrzebujesz zsynchronizować kilkadziesiąt serwonapędów w jednym profilu ruchu, wybierz protokół z twardą synchronizacją zegarów (EtherCAT DC lub Profinet IRT).

Jaka topologia sieci dla robotów: linia, gwiazda czy pierścień? Co z kablami w ruchu?

EtherCAT preferuje linię lub pierścień z ewentualnymi odgałęzieniami w urządzeniach. Profinet i EtherNet/IP częściej działają w topologii gwiazdy przez switche; Profinet IRT może tworzyć pierścienie (MRP) dla redundancji. Każdy dodatkowy switch na odcinku ruchomym to zbędny punkt awarii i dodatkowe opóźnienia.

Na ramieniu robota i w łańcuchach kablowych stosuj wyłącznie przewody do pracy w ruchu (odpowiednia klasa giętkości) i krótkie odcinki. Zaplanuj dostęp do złączy serwisowych i ogranicz promienie zgięcia. Dla EtherNet/IP przy ruchu włącz QoS i IGMP Snooping w switchach, aby ograniczyć zalewanie multicastem.

Praktyczny przykład: master w szafie, krytyczne napędy najbliżej mastera w linii EtherCAT, czujniki i mniej wrażliwe moduły dalej; sieć kamer i IT prowadzona osobno.

Jak połączyć sieć ruchu z kamerami wizyjnymi i systemami IT/MES?

Nie mieszaj wideo i ciężkiego ruchu z magistralą serwo. Kamery GigE Vision i transmisja plików generują zmienny ruch, co psuje deterministykę. Najprościej: oddzielna sieć (lub VLAN) dla kamer i warstwy IT, a EtherCAT/Profinet IRT zostaw do napędów i I/O.

Do integracji z MES/SCADA/chmurą użyj protokołów informacyjnych: OPC UA do modelowanych danych i diagnostyki, MQTT do lekkiej telemetrii i raportów. PLC lub gateway może pełnić rolę „mostu” między siecią ruchu a światem IT.

Dodatkowa wskazówka: utrzymuj limitowany dostęp IT do sieci czasu rzeczywistego i mierz obciążenie łącza, by wychwycić skoki ruchu przed uruchomieniem produkcji.
